كيفية تصميم وتثبيت نظام تثبيت PV بكفاءة وتثبيت السقف: دليل كامل

الأنواع الرئيسية من السقف PV نظام التثبيت

ال نظام تصاعد السقف الكهروضوئي هو مكون رئيسي في نظام توليد الطاقة الكهروضوئية ، ويتولى المهمة المهمة المتمثلة في إصلاح الوحدات النمطية الكهروضوئية على السطح بحزم على السطح. مع تطوير التكنولوجيا الكهروضوئية والزيادة في الطلب ، أصبحت أنواع أنظمة الدعم الكهروضوئية على السطح متنوعة بشكل متزايد. عند اختيار نظام الدعم الكهروضوئي المناسب ، يجب النظر في الهيكل والمواد وعدد الألواح الكهروضوئية والعوامل البيئية للسقف. فيما يلي عدة أنواع رئيسية من أنظمة تركيب PV على السقف.

1. نظام الدعم الثابت

نظام الدعم الثابت هو النوع الأكثر شيوعًا لدعم السقف الكهروضوئي. خاصتها هي أنه بمجرد تثبيت الدعم ، لن يتم تعديل الزاوية مع مرور الوقت. عادةً ما يكون نظام الدعم الثابت مناسبًا للأسطح غير المحظورة ولديها أشعة الشمس المباشرة الكافية. يحتوي النظام على بنية بسيطة ، وتكلفة منخفضة ، وسهلة التثبيت ، ومناسبة لمعظم المباني السكنية والتجارية.

تتمثل ميزة نظام الدعم الثابت في فعاليتها من حيث التكلفة ، والتي يمكن أن توفر للمستخدمين أداءً مستقرًا لتوليد الطاقة. نظرًا لعدم الحاجة إلى آلية تحريك ، فإن الصيانة بسيطة والموثوقية عالية. عادةً ما يشكل الدعم الثابت زاوية مع سطح السقف بزاوية صغيرة ، والتي يمكن أن تمتص أشعة الشمس بفعالية وتضمن كفاءة توليد الطاقة العالية. بالنسبة للمناطق ذات الظروف الجيدة للإضاءة والرياح المنخفضة ، يعد نظام الدعم الثابت خيارًا اقتصاديًا وفعالًا.

2. نظام قوسين قابل للتعديل

بالمقارنة مع نظام الأقواس الثابتة ، فإن نظام الأقواس القابل للتعديل لديه مرونة أعلى. ميزةها الرئيسية هي أن زاوية إمالة الوحدات النمطية الكهروضوئية يمكن تعديلها وفقًا للتغييرات الموسمية أو زوايا أشعة الشمس المختلفة. عادة ما يكون هذا النوع من نظام الأقواس مناسبًا للأسطح ذات ظروف الإضاءة المعقدة ويحتاج إلى تحسين كفاءة توليد الطاقة.

يمكن تقسيم نظام الأقواس القابل للتعديل إلى نوعين: التعديل اليدوي والتعديل التلقائي. يتطلب نوع التعديل اليدوي من المستخدم ضبط زاوية القوس يدويًا وفقًا للتغيرات الموسمية والطقس ؛ بينما يقوم نوع الضبط التلقائي بضبط الزاوية تلقائيًا من خلال جهاز ميكانيكي لزيادة كفاءة توليد الطاقة إلى الحد الأقصى. تتمثل ميزة الأقواس القابلة للتعديل في أنه يمكنها زيادة أداء توليد الطاقة للوحدات النمطية الكهروضوئية وفقًا للظروف الفعلية ، وخاصةً مناسبة للمناطق التي تحتاج إلى تحسين الزوايا. ومع ذلك ، فإن تكلفة التثبيت لنظام التعديل التلقائي مرتفع وقد تتطلب المزيد من الصيانة والإدارة.

3. نظام قوسين خفيف الوزن

عادة ما تستخدم أنظمة الأقواس الخفيفة الوزن مواد معدنية أو بلاستيكية خفيفة الوزن وهي مناسبة لهياكل السقف الخفيفة أو الأسطح الضعيفة نسبيًا. نظام الأقواس هذا مناسب بشكل خاص للمباني ذات القدرة الحاملة للهيكلية المنخفضة. باستخدام أقواس خفيفة الوزن ، يمكن تقليل العبء على السطح بشكل فعال ويمكن تجنب الضغط على السقف الناجم عن أقواس زيادة الوزن.

مزايا هذا النظام هي التثبيت السريع والتكلفة المنخفضة ، وهي مناسبة للغاية للتجديد أو التوسع اللاحق. إن عيب أنظمة التثبيت خفيفة الوزن هو أنها قد لا تكون مستقرة مثل أنظمة التثبيت الشاقة ، لذلك يجب إيلاء اعتبار خاص للعوامل البيئية مثل أحمال الرياح والأمطار والثلوج. تعد أنظمة التثبيت خفيفة الوزن خيارًا مثاليًا للمباني ذات الأسطح الخفيفة أو الهياكل المعقدة.

4. نظام التثبيت العائم

نظام التثبيت العائم هو نوع خاص من نظام التثبيت ، والذي يستخدم عادةً للأسطح المسطحة أو الأسطح المسطحة. على عكس أنظمة التثبيت التقليدية ، فإن أنظمة التثبيت العائمة لا تعمل مباشرة على إصلاح الوحدات النمطية الكهروضوئية على السطح من خلال طرق التثبيت التقليدية ، ولكنها تثبيت التركيب على السقف عن طريق إضافة الوزن أو الوزن الملحوظ ، وعادة ما لا تتطلب تثقيب السقف.

تتمثل ميزة نظام التثبيت العائم في أنه لا يضر بسلامة السقف ، وهو مناسب بشكل خاص للمباني التي لا ترغب في إجراء تغييرات كبيرة في بنية السقف. بالإضافة إلى ذلك ، يكون نظام التثبيت العائم قابلاً للتكيف بشكل كبير ويمكنه الاستجابة بمرونة لخصائص مختلفة لسطح السقف ، وخاصة بالنسبة للمباني أو المباني المستأجرة التي لا تحتوي على تغييرات طويلة الأجل. ومع ذلك ، نظرًا لأن أنظمة التثبيت العائمة لا تحتوي على تثبيتات ، يجب إيلاء اهتمام خاص لمشكلات تحميل الرياح أثناء التثبيت في المناطق ذات الرياح القوية.

5. نظام قوسين من نوع المسار

يحمل نظام الأقواس من نوع المسار بشكل أساسي وحدات متعددة الكهروضوئية من خلال مسار طويل. يمكن لهذا النظام نقل الألواح الكهروضوئية على المسار لتعديل الزاوية والتحسين. نظام قوسين من نوع المسار مناسب للمباني ذات مساحة السقف الكبيرة ويحتاج إلى ضبط زاوية الألواح الكهروضوئية. يتيح تصميم شريحة Track-type الألواح الكهروضوئية أن تنزلق أفقيًا ، وبالتالي ضبط اتجاه وزاوية المكونات ، مما يؤدي إلى تحسين كفاءة توليد الطاقة الإجمالية للنظام.

تتمثل ميزة قوس من نوع المسار في أنه يمكنه تحقيق تعديل مكون أكثر مرونة للتكيف مع الهيكل والظروف البيئية للأسطح المختلفة. ومع ذلك ، فإن تركيب وصيانة شريحة من نوع المسار معقدة ومكلفة نسبيا. لذلك ، فإن هذا النوع من النظام أكثر ملاءمة للمشاريع التجارية أو الصناعية على نطاق واسع ، وهو غير مناسب للمنشآت الكهروضوئية المنزلية الصغيرة.

6. نظام قوس قابل للطي

نظام الطوي القابل للطي هو نظام قوسين مبتكر يمكن طيه أو تكشفه وفقًا للاحتياجات. لا توفر قوس طي المساحة فحسب ، بل يمكن أيضًا تعديلها وفقًا للظروف الفعلية للتكيف مع زوايا الضوء المختلفة. إنه مناسب عمومًا للأماكن التي تحتاج فيها الزاوية إلى تعديلها وفقًا لمواسم مختلفة ، خاصة بالنسبة للمناطق التي لها اختلافات كبيرة في الضوء في فصل الشتاء أو الصيف.

تتمثل الميزة الأكبر لنظام قوسين قابلة للطي في مرونته ، والتي يمكن أن تعدل بفعالية زاوية اللوحة الكهروضوئية في فترات زمنية مختلفة للتكيف مع ظروف أشعة الشمس المختلفة. نظرًا لتصميمه القابل للطي ، فإن القوس القابل للطي له استخدام مساحة جيدة ومناسبة لتركيب السقف مع مساحة محدودة. العيب هو أنه يتطلب بعض العمليات اليدوية أثناء التثبيت والتعديل ، وهو أقل ملاءمة من نظام التعديل التلقائي.

7. نظام قوسين ضوئي عالي الكثافة

نظام الأقواس الكهروضوئية عالية الكثافة هو نظام كهروضوئي على السطح مناسب للطلب العالي للطاقة. يعمل على تحسين تصميم القوس ، ويقلل من الفجوة بين الوحدات النمطية الكهروضوئية ، ويستخدم مساحة السقف. النظام مناسب للتطبيقات التجارية والصناعية التي تتطلب توليد الطاقة الفعال.

تتمثل ميزة الأقواس عالية الكثافة في أنها تستخدم المساحة بكفاءة ، وهي مناسبة للحالات التي تكون فيها مساحة السقف محدودة ، ويمكن أن تزيد من سعة توليد الطاقة لكل وحدة وحدة. ومع ذلك ، نظرًا للتخطيط الضيق ، يلزم المزيد من الاهتمام أثناء الصيانة ، وخاصة في التنظيف والتفتيش ، وقد تكون هناك بعض الصعوبات التشغيلية.

كيفية الحكم على ما إذا كان السقف مناسبًا لتثبيت أ نظام تصاعد كهروضوئي

مع زيادة الطلب العالمي على الطاقة المتجددة ، أصبحت أنظمة توليد الطاقة الكهروضوئية على السطح تدريجياً وسيلة مهمة للمنازل والشركات لاستخدام الطاقة الشمسية. قبل تثبيت نظام تثبيت الكهروضوئي ، إنها خطوة حاسمة للحكم على ما إذا كان السقف مناسبًا لتثبيت نظام تثبيت PV. أنواع مختلفة من الأسطح تختلف من حيث سعة الحمل ، والاستقرار الهيكلي ، والزوايا ، والمساحة ، لذلك مطلوب تقييم مفصل.

1. هيكل السقف وقدرة الحمل

بادئ ذي بدء ، فإن البنية وقدرة الحمل للسقف هي العوامل الأساسية لتحديد ما إذا كان مناسبًا لتثبيت نظام تثبيت PV. يحتوي نظام الدعم الكهروضوئي نفسه على وزن معين ، خاصة عند تثبيت وحدات كهروضوئية متعددة ، يجب أن يكون للسقف قدرة كافية على الحمل لدعم وزن الدعم والوحدات النمطية الكهروضوئية. بشكل عام ، يحدد النوع الهيكلي للسقف قدرته على حمل الحمل.

تشمل هياكل السقف الشائعة الأسطح الخشبية ، والأسطح الخرسانية ، والأسطح المعدنية ، وأسطح البلاط. تختلف سعة الحمل لمواد وهياكل السقف المختلفة اختلافًا كبيرًا ، لذلك قبل تثبيت نظام دعم الكهروضوئي ، يجب تقييم سعة الحمل للسقف بالتفصيل. بالنسبة للأسطح الخشبية أو أسطح البلاط ، إذا كانت سعة الحمل غير كافية ، فقد تكون هناك حاجة إلى التعزيز قبل التثبيت. بالنسبة للأسطح الخرسانية ، عادة ما تكون سعة حمل الحمل قوية ، ولكن من الضروري أيضًا التحقق مما إذا كانت هناك تشققات أو أضرار أخرى على سطح السقف.

بالإضافة إلى ذلك ، يجب أيضًا النظر في حياة التصميم وخدمة الخدمة. إذا كان السقف قريبًا من نهاية عمر الخدمة ، فقد يلزم استبداله أو إصلاحه ، وإلا فإن مشكلة شيخوخة السقف قد تتسبب في عدم استقرار نظام الأقواس بعد تثبيت نظام قوسين الكهروضوئي.

2. ميل وزاوية السقف

يعد منحدر وزاوية السقف أمرًا بالغ الأهمية لتركيب الأقواس الكهروضوئية. عادةً ما يقوم تصميم نظام الأقواس الكهروضوئية بضبط زاوية ميل الوحدة النمطية الكهروضوئية وفقًا لمنحدر وزاوية السقف لضمان أن تتمكن الوحدة من استلام أشعة الشمس إلى أقصى حد. كلما زاد ميل السقف ، زادت تنوع نطاق نطاق التعديل وطرق التثبيت لنظام الأقواس.

بشكل عام ، تتراوح زاوية التثبيت المثلى للنظام الكهروضوئي بين 15 درجة و 40 درجة ، وسيتم تحديد الزاوية المحددة وفقًا للموقع الجغرافي والإشعاع الشمسي. إذا كان منحدر السقف صغيرًا جدًا أو كبيرًا جدًا ، فقد يكون من الضروري استخدام شريحة ضبط الزاوية لضبط زاوية التثبيت للوحة الكهروضوئية. بالإضافة إلى ذلك ، قد يسبب السقف المسطح أو المائل للغاية استقرارًا كافيًا للقوس ، وبالتالي فإن التعزيز الهيكلي مطلوب وفقًا للشروط الفعلية.

بالنسبة لبعض الأسطح المسطحة ، يمكن ضبط زاوية التثبيت لنظام الأقواس عن طريق ضبط زاوية القوس نفسها لتحقيق زاوية الإضاءة المثلى ، بينما يمكن تحديد طريقة تركيب القوس وفقًا لميل السقف. باختصار ، يؤثر ميل وزاوية السقف بشكل مباشر على كفاءة توليد الطاقة للوحة الكهروضوئية ، لذلك يلزم تقييم مفصل قبل التثبيت بناءً على الموقف الفعلي.

3. اتجاه السقف والتظليل

يعد اتجاه السقف أحد العوامل الرئيسية التي تؤثر على كفاءة توليد الطاقة الكهروضوئية. أفضل توجه للوحدات النمطية الكهروضوئية هو الجنوب ، لأن الجنوب يمكن أن يحصل على معظم أشعة الشمس ، خاصة في نصف الكرة الشمالي. يمكن للأسطح المواجهة للجنوب الحصول على مزيد من الإشعاع الشمسي ، وبالتالي تحسين الكفاءة الكلية لنظام توليد الطاقة الكهروضوئية. بالنسبة للأسطح التي تواجه الشرق أو الغرب ، على الرغم من أن كفاءة توليد الطاقة أقل قليلاً ، إلا أنه لا يزال من الممكن تثبيتها والحصول على قدر معين من توليد الطاقة.

بالإضافة إلى التوجه ، يعد التظليل أيضًا اعتبارًا مهمًا. قد تؤثر الأشجار المحيطة والمباني والأسلاك وغيرها من العوائق على منطقة التشعيع في الوحدة النمطية الكهروضوئية ، مما يؤثر على كفاءة توليد الطاقة. لذلك ، عند الحكم على ما إذا كان السقف مناسبًا لتثبيت نظام قوسين ضوئيًا ، من الضروري النظر فيما إذا كانت هناك عوائق في البيئة المحيطة والتأكد من أن النظام الكهروضوئي يمكن أن يحصل على أكبر قدر ممكن من أشعة الشمس في ظل ظروف جميع الأحوال الجوية. إذا كان هناك العديد من العوائق ، فيمكنك التفكير في تقليل التظليل عن طريق تقليم الأشجار أو ضبط تخطيط نظام الأقواس.

4. حالة سطح السقف والمواد

إن حالة السطح ومواد السقف هي أيضًا عوامل رئيسية تؤثر على تثبيت نظام الأقواس الكهروضوئية. سوف تؤثر مواد السقف المختلفة على طريقة التثبيت وثبات نظام الأقواس. تشمل مواد السقف الشائعة البلاط والألواح المعدنية وبلاط الإسفلت والخرسانة. كل مادة لها خصائص مختلفة وتتطلب طرق تثبيت قوسين مختلفة.

بالنسبة لأسطح البلاط ، من الضروري تجنب إتلاف الطبقة المقاومة للماء للسقف عند تثبيت شريحة الكهروضوئية ، حتى تتمكن من اختيار نظام قوسين لا يخترق السقف ، مثل قوس مرجح أو قوس المشبك. بالنسبة للأسطح المعدنية ، يمكن إصلاح القوس بواسطة الثقب ، وبالتالي فإن التثبيت بسيط نسبيًا. عادةً ما تستخدم الأسطح الخرسانية براغي التوسع أو المرساة الكيميائية لإصلاح القوس ، ولكن من الضروري تأكيد ما إذا كان بنية السقف يمكن أن تحمل وزن نظام الأقواس.

بالإضافة إلى ذلك ، يجب أيضًا تقييم تسطيح سطح السقف. إذا كانت هناك تشققات أو تموجير أو مشاكل شيخوخة على سطح السقف ، فقد يؤثر ذلك على الاستقرار وعمر الخدمة على المدى الطويل لنظام الأقواس. لذلك ، قبل التثبيت ، يجب فحص سطح السقف للتأكد من عدم وجود مناطق مكسورة أو غير متساوية. إذا تبين أن السقف قد تضرر بشكل خطير ، فقد يلزم إصلاحه قبل التفكير في تثبيت نظام الكهروضوئي.

5. صيانة السقف والسلامة

إن صيانة وسلامة السقف هي واحدة من العوامل التي يجب مراعاتها عند تثبيت نظام قوسين ضوئي. يجب تثبيت نظام الأقواس الكهروضوئية بحزم ، لذلك يجب ضمان استقرار وموثوقية السقف. إذا كانت هناك مشاكل هيكلية مع السقف ، مثل غرق السقف أو التكسير أو التسرب ، فيجب إصلاحها قبل تثبيت نظام التثبيت الكهروضوئي.

بالإضافة إلى ذلك ، يجب تقييم سلامة السقف أيضًا. أثناء عملية التثبيت ، يحتاج عمال البناء إلى ضمان سلامة السقف لتجنب حوادث السلامة الناجمة عن التشغيل غير السليم. عند تثبيت نظام الدعم الكهروضوئي ، من الضروري التأكد من أن السقف يمكن أن يتحمل وزن معدات التثبيت وعمال البناء ، لذلك يلزم تقييم مفصل للسقف لضمان السلامة أثناء عملية البناء.

كيفية اختيار ما هو مناسب نظام تصاعد كهروضوئي وفقا لمادة السقف

نظام التثبيت الكهروضوئي هو الجزء الأساسي من نظام توليد الطاقة الكهروضوئية. وظيفتها الرئيسية هي إصلاح الوحدات النمطية الكهروضوئية على السطح وضمان استقرارها وسلامتها. يؤثر اختيار مواد السقف بشكل مباشر على طريقة التصميم والتركيب لنظام التثبيت الكهروضوئي. أنواع مختلفة من مواد السقف لها خصائص مختلفة. لذلك ، عند اختيار الدعم الكهروضوئي ، يجب النظر في عوامل مثل بنية السقف ، وقدرة الحمل ، ومقاومة الرياح ، وما إذا كان من السهل تحديد المثقبة بشكل شامل.

1. سقف خشبي الإسفلت

تعتبر أسطح القطب الإسفلت شائعًا في المباني السكنية ولديها مزايا أداء مقاوم للماء ، وبناء بسيط ، وتكلفة منخفضة. ومع ذلك ، فإن أسطح القوباء المنطقية الإسفلت رقيقة نسبيًا ولها قدرة محدودة هيكلية محدودة. لذلك ، عند اختيار نظام التثبيت الكهروضوئي ، يجب إيلاء اهتمام خاص لمطابقة قدرة المحمل. نظرًا لأن مادة القوباء المنطقية الإسفلت ناعمة ، فقد يتسبب الحفر المباشر في تلف الطبقة المقاومة للماء ويؤثر على ختم السقف.

بالنسبة لأسطح القوباء المنطقية الإسفلت ، عادة ما يتم اختيار أنظمة الدعم غير المقلدة ، أو يتم استخدام أنواع الدعم مع انتشار أقل. يمكن تثبيت هذه الدعم من خلال طرق خاصة للحمل أو التثبيت دون اختراق السقف لتجنب إتلاف الطبقة المقاومة للماء. عادة ما تكون الدعم العائم ودعم تحمل الوزن خيارات أفضل. هذا النوع من الدعم سهل التثبيت ولن يلحق الضرر ببنية السقف. إنه مناسب للأسطح ذات الأحمال الأخف.

2. السقف المعدني

تشمل مواد السقف المعدنية ألواح فولاذية وألواح الألومنيوم وما إلى ذلك عادة ما يكون هيكل سقف الأسطح المعدنية قوية ويمكنه تحمل الأحمال الكبيرة. لذلك ، بالنسبة للأسطح المعدنية ، يمكنك اختيار نظام قوسين ضوئي ثابتة ، يتم تثبيته مباشرة إلى السقف ، وعملية التثبيت بسيطة نسبيًا.

عند اختيار قوس الكهروضوئي للسقف المعدني ، تحتاج إلى النظر في نوع وسمك المادة المعدنية. بالنسبة للأسطح المعدنية الأكثر سمكًا ، يمكن تثبيت نظام الأقواس مباشرة على السطح عن طريق اللكم ؛ بالنسبة للأسطح المعدنية الأرق ، تحتاج إلى اختيار نظام أقواس مع دعم قابل للتعديل لتجنب الضغط المفرط على السطح. بالإضافة إلى ذلك ، يمكن أن يؤدي استخدام أنظمة أقواس المعادن المضادة للتآكل إلى زيادة عمر خدمة الأقواس الكهروضوئية بشكل فعال ، وخاصة في المناطق ذات البيئات الرطبة نسبيًا مثل Seaside.

3. سقف مسطح

تتمثل خاصية الأسطح المسطحة في أنه لا يوجد ميل ، وتركيب الوحدات النمطية الكهروضوئية يتطلب من نظام الأقواس ضبط زاوية الألواح الكهروضوئية. الأسطح المسطحة شائعة في المباني التجارية والنباتات الصناعية. عادة ما تكون مصنوعة من مواد خرسانية ملموسة أو معززة ولديها قدرة تحمل قوية. في هذه الحالة ، يمكن استخدام مجموعة متنوعة من أنظمة الدعم ، بما في ذلك الدعم الثابت ، والدعم القابل للتعديل ، والدعم العائم.

نظرًا لأن الأسطح المسطحة عادة ما تكون كبيرة في المنطقة وليس لها زاوية إمالة ، عند اختيار نظام الدعم ، من الضروري إجراء تعديلات معقولة للزاوية وفقًا لموقع التثبيت المحدد وظروف الإضاءة. إذا كانت ظروف الإضاءة ثابتة نسبيًا ، فيمكن اختيار دعم ثابت ؛ إذا كانت زاوية الإضاءة تختلف اختلافًا كبيرًا مع الفصول ، فيمكن اختيار دعم قابل للتعديل ، أو حتى نظام دعم يحتوي على مسارات لضبط زاوية الوحدة الكهروضوئية في أوقات مختلفة. بالإضافة إلى ذلك ، نظرًا لأن هيكل السقف المسطح عادة ما يكون له قدرة محمل قوية ، يمكن اختيار نظام دعم أثقل ، مثل دعم الصابورة ، لضمان استقرار النظام.

4. سقف ملموس

تستخدم الأسطح الخرسانية على نطاق واسع في المباني الشاهقة والمباني التجارية. إنها قوية للغاية ودائمة ، ولديها مقاومة للرياح القوية وقدرة الحمل. بالنسبة للأسطح الخرسانية ، يمكن اختيار أنواع مختلفة من أنظمة الدعم ، وخاصة الدعم الشاق الذي يمكن أن يتحمل الأحمال الكبيرة. تنعكس متطلبات الأسطح الخرسانية للدعم بشكل أساسي في طريقة التثبيت. بشكل عام ، يتم استخدام نظام دعم مثقوب ، أي أن الدعم ثابت مباشرة على السقف عن طريق اللكم لضمان استقرار الوحدة النمطية الكهروضوئية.

عند اختيار قوس ، من الضروري التأكد من أن مادة القوس لديها مقاومة قوية للتآكل ، لأن رطوبة السقف الخرساني مرتفع ، والتي من السهل التسبب في مشاكل في التآكل في شريحة المعادن. لذلك ، فإن الفولاذ المقاوم للصدأ أو أقواس المعادن المعالجة المضادة للتآكل أكثر ملاءمة. بالإضافة إلى ذلك ، عند تثبيت أقواس على الأسطح الخرسانية ، يجب أيضًا النظر في تسطيح سطح السقف لتجنب صعوبات التثبيت الناجمة عن عدم وجود قوس وسطح السقف.

5. الأسطح الخشبية

عادة ما تستخدم الأسطح الخشبية في بعض المنازل التقليدية أو بعض المباني ذات القيمة التاريخية. هيكلها خفيف وجميل ، لكن قدرتها الحاملة للواحد ضعيفة نسبيًا. لذلك ، يتطلب اختيار الأقواس الكهروضوئية للأسطح الخشبية رعاية خاصة لتجنب إتلاف هيكل السقف أو التسبب في شيخوخة الخشب والتحلل. من أجل حماية السقف الخشبي ، ينبغي تجنب الحفر المباشر على السطح.

بالنسبة للأسطح الخشبية ، فإن أنواع الأقواس الشائعة الاستخدام هي أنظمة قوسين عائمة أو أنظمة قوسين غير معروفة. يمكن لنظام الأقواس العائمة إصلاح القوس على السطح بشكل ثابت عن طريق إضافة الوزن أو الضغط الملحوظ ، دون اختراق سطح السقف ، ويمكن أن يحمي الخشب من الرطوبة والأضرار. بالإضافة إلى ذلك ، يمكنك أيضًا اختيار قوس مع تغلغل أقل ، مثل مجموعة من مسامير التنصت الذاتي ومواد الختم لتقليل التأثير على سطح السقف.

6. أسطح البلاط

أسطح البلاط هي نوع سقف تقليدي شائع مناسب لمعظم المناخ. أسطح البلاط قوية من الناحية الهيكلية ، ولكن سطحها غير متساو ، لذلك من الضروري اختيار شريحة PV التي يمكن أن تتكيف مع مخالفات سطح البلاط. المشكلة الرئيسية في أسطح البلاط هي كيفية إصلاح القوس بفعالية دون إتلاف البلاط.

بالنسبة لأسطح البلاط ، عادة ما تستخدم الأقواس المشابك أو الأقواس الموزونة. تقوم هذه الأقواس بتركيب وحدات PV على السطح عن طريق التثبيت أو الترجيح دون تثبيت البلاط. يمكن أن يتجنب نظام قوس المشابك إتلاف سطح السقف مع ضمان استقرار القوس. بالإضافة إلى ذلك ، يتطلب تركيب أسطح البلاط أيضًا الانتباه إلى الختم لمنع اختراق الرطوبة.

متطلبات التصميم للسقف PV نظام التثبيت

كمكون رئيسي لنظام توليد الطاقة الكهروضوئية الشمسية ، نظام تصاعد السقف الكهروضوئي يتحمل المسؤولية المهمة في إصلاح الوحدات النمطية الكهروضوئية على السطح. يجب ألا ينظر تصميم نظام الدعم في استقرار وسلامة الوحدات ، ولكن أيضًا ضمان موثوقيته وكفاءته على المدى الطويل. تتضمن متطلبات تصميم نظام الدعم الكهروضوئي على السطح العديد من الجوانب ، بما في ذلك تحليل الحمل ، والاستقرار الهيكلي ، وتصميم مقاومة الرياح والثلوج ، والأداء المقاوم للماء ، وراحة التثبيت ، إلخ.

1. القدرة على التحمل وتحليل الحمل

يجب أن يكون نظام الدعم الكهروضوئي على السطح قادرًا على تحمل وزن الوحدات النمطية الكهروضوئية نفسها والأحمال البيئية الخارجية (مثل أحمال الرياح ، والأحمال الثلجية ، وما إلى ذلك). أثناء التصميم ، يلزم تحليل مفصل لسعة تحمل السقف لضمان عدم زيادة تحميل نظام الدعم. عند تصميم الدعم ، يجب إجراء حساب الحمل وفقًا لعوامل مثل نوع السقف ومواد الدعم ووزن الوحدات النمطية الكهروضوئية لضمان استقرار النظام.

يحتاج تحليل الحمل إلى النظر في الأحمال الثابتة والأحمال الديناميكية. تشمل الأحمال الثابتة وزن الوحدات النمطية الضوئية ، في حين أن الأحمال الديناميكية تأتي بشكل أساسي من عوامل مثل الرياح وضغط الثلج والزلازل. يعتبر حمل الرياح عاملًا مهمًا يؤثر على استقرار نظام الأقواس الكهروضوئية للسقف ، وخاصة في الأماكن ذات سرعة الرياح العاتية أو الرياح القوية في المنطقة. يجب أن يأخذ تصميم الأقواس في الاعتبار تأثير ضغط الرياح وتنفيذ التعزيز اللازم في التصميم.

2. الاستقرار الهيكلي ومقاومة الرياح

يجب أن يكون لنظام الأقواس الكهروضوئية على السطح استقرارًا هيكليًا كافيًا لمقاومة مختلف القوى الخارجية في ظل الظروف الجوية القاسية ، وخاصة الرياح القوية. يحتاج تصميم نظام الأقواس إلى النظر في العلاقة بين القوس والوحدة النمطية الكهروضوئية والسقف ، بالإضافة إلى قوة وصبدة المادة. يعد حمل الرياح عاملًا رئيسيًا في التصميم ، خاصة في بعض المناطق ذات الرياح القوية. يجب أن يضمن نظام الأقواس الكهروضوئية مقاومة كافية للرياح لمنع السقوط من السقوط أو الوحدة النمطية الكهروضوئية من التالف في الطقس عاصف.

يجب أن يتبع تصميم مقاومة الرياح للقوس بعض المواصفات ، مع مراعاة سرعة الرياح وضغط الرياح واتجاه السقف في مناطق مختلفة ، واختيار مادة وبنية القوس المناسبة. يجب تصميم هياكل الأقواس الشائعة مثل أقواس العمود الواحد وأقواس العمود المزدوج وفقًا للوضع الفعلي للسقف لضمان أن يحافظ نظام الأقواس على استقرار جيد تحت عمل حمولة الرياح.

3. مكافحة التآكل ومقاومة الطقس

نظرًا لأن نظام الأقواس الكهروضوئية على السطح يجب أن يتعرض للبيئة الخارجية لفترة طويلة ، فإن مقاومة التآكل ومقاومة الطقس في موادها أمرون بالغ الأهمية. لا سيما في المناطق ذات الرطوبة ورذاذ الملح والتلوث الثقيل ، يجب أن تفي مقاومة التآكل لنظام الأقواس معايير معينة. مواد الأقواس الشائعة مثل سبيكة الألومنيوم والفولاذ المقاوم للصدأ والصلب المجلفن كلها مقاومة تآكل جيدة.

عند التصميم ، يحتاج المعالجة السطحية للقوس أيضًا إلى أخذ العوامل البيئية في الاعتبار. على سبيل المثال ، يجب اختيار المواد التي تحتوي على مقاومة لتآكل رذاذ الملح في المناطق الساحلية ، بينما في المناطق التي لديها المزيد من الأمطار ، يجب إيلاء اهتمام خاص لتصميم مكافحة التجديد. يجب أيضًا النظر في الموصلات والمسامير والأجزاء الأخرى من القوس لعلاج مكافحة التآكل لتمديد عمر خدمة القوس وضمان الاستقرار أثناء الاستخدام على المدى الطويل.

4. تصميم مقاوم للماء

يجب أن يضمن تصميم نظام الأقواس الكهروضوئية على السطح أن الطبقة المقاومة للماء للسقف غير تضرر لتجنب مخاطر التسرب غير الضرورية على السطح أثناء التثبيت. خاصة على أسطح البلاط التقليدية وأسطح بلاط الإسفلت ، يجب تثبيت القوس بطريقة تتجنب الأضرار التي لحقت بالسقف ، ويجب تعزيز شريحة الاختراق بمواد ختم احترافية لضمان أداء مقاوم للماء للسقف.

يعد نظام الأقواس غير المخترق اتجاهًا مهمًا في التصميم المقاوم للماء. يقوم نظام الأقواس هذا بتثبيت الوحدات النمطية الكهروضوئية على السطح بحزم من خلال الترجيح أو التثبيت دون اختراق سطح السقف ، وتجنب تلف الطبقة المقاومة للماء السقف. يعد نظام الأقواس العائمة أيضًا خيارًا مناسبًا للأسطح ذات المتطلبات العالية للماء. يمكن أن يتجنب ترك الثقوب على السطح ، وبالتالي الحفاظ على سلامة ومقاومة السقف.

5. راحة التثبيت والقدرة على الصيانة

يجب أن يأخذ تصميم نظام الأقواس الكهروضوئية للسقف أيضًا راحة التثبيت واحتياجات الصيانة اللاحقة. يجب تبسيط تثبيت نظام الأقواس قدر الإمكان لتقليل وقت التثبيت وكثافة العمالة وتقليل تكاليف التثبيت. عند التصميم ، يجب أن تكون مكونات القوس سهلة النقل والحمل والتجميع ، مما يقلل من العمليات الشاقة أثناء المعالجة والبناء في الموقع.

بالإضافة إلى ذلك ، يجب أن يكون نظام الأقواس سهل الحفاظ عليه وفحصه في المستقبل. أثناء الاستخدام طويل الأجل ، قد تؤثر الوحدات النمطية الكهروضوئية على كفاءة توليد الطاقة بسبب الغبار والأوساخ ، لذلك يحتاج نظام الأقواس إلى ترك مساحة كافية للموظفين لتنظيف وتفتيش وصيانة. عند التصميم ، ينبغي النظر في التباعد بين الأقواس لضمان وجود مساحة كافية لتنظيف وحدات الوحدات الكهروضوئية بعد التثبيت.

6. توافق النظام

يجب أن ينظر تصميم نظام الأقواس الكهروضوئية أيضًا في التوافق مع الوحدات النمطية الكهروضوئية. تختلف الوحدات الكهروضوئية من العلامات التجارية والموديلات المختلفة في الحجم والوزن وما إلى ذلك ، لذلك يحتاج نظام الأقواس إلى الحصول على درجة معينة من القدرة على التكيف لدعم أنواع مختلفة من وحدات PV. في الوقت نفسه ، يجب أن تضمن طريقة اتصال الدعوة اتصالًا موثوقًا به مع وحدة PV لتجنب تخفيف أو إزاحة الوحدة النمطية بسبب عدم التوافق بين القوس والوحدة.

بالنسبة لأنظمة توليد الطاقة الكهروضوئية على نطاق واسع ، ينبغي أن ينظر تصميم نظام الأقواس أيضًا في التنسيق مع المكونات الأخرى مثل العاكسات والكابلات وأنظمة المراقبة لضمان التشغيل الفعال لنظام توليد الطاقة الكهروضوئية بأكمله. في المشاريع الواسعة النطاق ، يجب أن يأخذ تصميم نظام الأقواس في الاعتبار التكامل والنموذج لتسهيل التوسع والترقيات اللاحقة.

كيف يضمن قوس السقف الكهروضوئي الثنائي ثبات وسلامة الألواح الكهروضوئية؟

يعد نظام الأقواس الكهروضوئية على السطح جزءًا لا غنى عنه من نظام توليد الطاقة الكهروضوئية. يحمل مهمة إصلاح الألواح الكهروضوئية بأمان وثابتة على السطح. يجب ألا يضمن شريحة الكهروضوئية فقط تثبيت المكونات الكهروضوئية ، ولكن أيضًا يتعامل بشكل فعال مع العوامل البيئية الخارجية مثل الرياح والأمطار والثلوج لضمان السلامة طويلة الأجل وتشغيل النظام المستقر. يؤثر تصميم وتركيب نظام الأقواس بشكل مباشر على استقرار وسلامة الألواح الكهروضوئية.

1. تعزيز العلاقة بين القوس والسقف

يجب أن يضمن تصميم نظام الأقواس الكهروضوئية للسقف أولاً وجود اتصال موثوق بين القوس والسقف. سواء كانت شريحة ثابتة أو شريحة قابلة للتعديل أو شريحة عائمة ، تؤثر حزم واستقرار الاتصال بشكل مباشر على سلامة المكونات الكهروضوئية. عادة ما تكون هناك طريقتان لتوصيل نظام الأقواس بالسقف: مثقبة وغير معروفة. يتم تثبيت الشريحة المثقبة على السطح عن طريق البراغي. هذه الطريقة مناسبة للأسطح التي تحتوي على مواد صلبة مثل الأسطح المعدنية والأسطح الخرسانية ؛ في حين يتم تثبيت الشريحة غير المتقدمة عن طريق الترجيح أو التثبيت ، وهو مناسب للأسطح مثل البلاط الإسفلت والبلاط لتجنب إتلاف الطبقة المقاومة للماء للسقف.

عادةً ما تكون الأجزاء المتصلة من نظام الأقواس ، مثل البراغي ، والأرباك ، وألواح الضغط ، مصنوعة من مواد مقاومة للتآكل مثل الفولاذ المقاوم للصدأ وسبائك الألومنيوم لتعزيز قوة الاتصال بين القوس والسقف. في ظل عمل القوى الخارجية مثل أحمال الرياح والثلوج الكثيفة أو الزلازل ، يمكن أن تنقل هذه الأجزاء المتصلة بشكل فعال وتفتيت القوى الخارجية لضمان تثبيت الألواح الكهروضوئية بشكل راسخ على السطح ، وتجنب مخاطر السلامة للألواح الكهروضوئية التي تسقط أو تتحول بسبب الوصلات السائبة.

2. تعزيز مقاومة الرياح

الرياح هي واحدة من العوامل الرئيسية التي تؤثر على استقرار أنظمة الأقواس الكهروضوئية على السطح ، وخاصة في المناطق ذات الرياح القوية. من أجل ضمان استقرار الألواح الكهروضوئية ، يحتاج نظام الأقواس إلى الحصول على مقاومة كافية للرياح. عند التصميم ، يجب على نظام الأقواس حساب حمل الرياح بناءً على عوامل مثل مستوى الرياح ، وتوجيه السقف ، وتأثير المباني المحيطة. يجب أن تكون مادة وهيكل القوس قادرين على تحمل تأثير الرياح القوية لتجنب النزوح أو السقوط عندما تكون سرعة الرياح مرتفعة.

يتضمن تصميم مقاومة الرياح لنظام الأقواس زيادة مقاومة الرياح للقوس ، وتصميم زاوية ميل القوس بشكل معقول ، وتعزيز التواصل الثابت مع السقف. في بعض المناطق ذات الرياح القوية ، عادةً ما تستخدم هياكل الأقواس المعززة لزيادة وزن وحجم القوس لتحسين مقاومة الرياح للنظام. من أجل منع الطفو أو التوجه الناتج عن الرياح من التأثير على الألواح الكهروضوئية ، يحتاج تصميم القوس أيضًا إلى النظر في زاوية تخطيط وتركيب الألواح الكهروضوئية للتأكد من أنها يمكن أن تعمل بشكل ثابت في رياح قوية.

3. النظر في مقاومة حمل الثلج

في المناطق الباردة أو البيئات الثلجية ، يجب أن يكون لنظام الأقواس الكهروضوئية أيضًا مقاومة جيدة للحمل الثلوج. لا يزيد تراكم الثلوج من وزن الوحدات النمطية الكهروضوئية فحسب ، بل قد يسبب أيضًا ضغطًا على القوس ، خاصةً عندما يكون للسقف زاوية ميل صغيرة ، فإن طبقة الثلج سهلة التراكم ، مما يزيد من الحمل على القوس. لذلك ، يحتاج تصميم القوس إلى مراعاة ضغط تراكم الثلوج وقدرة تحمل السقف.

من أجل تحسين مقاومة الثلج لنظام الأقواس الكهروضوئية ، يمكن استخدام التصميم لزيادة أساس القوس ، وزيادة تباعد الأقواس ، وما إلى ذلك لتفريق الحمل الثلجي لتجنب الضغط المفرط على شريحة واحدة. في الوقت نفسه ، تحتاج مادة القوس أيضًا إلى وجود متانة كافية لتحمل ضغط الثلج على المدى الطويل دون تشوه أو تلف. لا سيما في المناطق ذات الخطوط المعتوية العالية أو المناطق الثلجية ، يعد تصميم مقاومة الثلج لنظام الأقواس عاملاً مهمًا في ضمان استقرار الألواح الكهروضوئية.

4. منع حركة وإمالة الألواح الكهروضوئية

يحتاج استقرار الأقواس الكهروضوئية أيضًا إلى التأكد من أن الألواح الكهروضوئية لا تتحرك أو تميل في أي اتجاه أفقي أو رأسي بعد التثبيت. يجب أن يضمن التصميم الهيكلي لنظام الأقواس أن يتم تثبيت الألواح الكهروضوئية بحزم لمنع الرياح أو الاهتزاز أو القوى الخارجية الأخرى من التسبب في تخفيف أو إمالة الألواح الكهروضوئية. عند تثبيت القوس ، تأكد من أن كل نقطة اتصال من القوس ثابتة وأن طريقة التثبيت مع لوحة الكهروضوئية مناسبة.

تشمل طرق إصلاح الأقواس الشائعة التثبيت والضغط وتثبيت الترباس ، والتي يمكن أن تمنع بشكل فعال اللوحة الكهروضوئية من التحرك تحت الرياح أو الاهتزاز. بالإضافة إلى ذلك ، يجب أيضًا تعديل زاوية التثبيت للوحة الكهروضوئية بشكل معقول وفقًا لظروف الإضاءة والظروف الجوية في المنطقة لتقليل تأثير البيئة الخارجية على اللوحة الضوئية وتحسين استقرارها وتوليد الطاقة.

5. منع التغيرات المفرطة في درجة الحرارة

ستتأثر الوحدات النمطية الكهروضوئية بتغيرات درجات الحرارة أثناء الاستخدام طويل الأجل ، خاصة في المناطق ذات الاختلافات الكبيرة في درجة الحرارة. قد تتسبب التغيرات في درجة الحرارة في توسيع لوحات الكهروضوئية أو تتقلصها ، مما يؤثر على استقرار الألواح الكهروضوئية. من أجل تجنب هذا الموقف ، يجب أن يكون لتصميم شريحة الكهروضوئية القدرة على التكيف في درجة الحرارة ، وأن تستخدم مواد عالية درجة الحرارة ودرجات الحرارة المنخفضة لضمان أن القوس يمكن أن يحافظ على ثباته الهيكلية في ظل ظروف مناخية مختلفة.

في الوقت نفسه ، يجب أن تأخذ طريقة التثبيت لنظام الأقواس في الاعتبار عوامل التمدد الحراري والانكماش. على سبيل المثال ، يجب أن يكون هناك مساحة كافية بين القوس واللوحة الكهروضوئية للسماح للوحة الكهروضوئية بالتوسع والتعاقد قليلاً بسبب التغيرات في درجة الحرارة ، وذلك لتجنب الإجهاد المفرط الذي يسبب تلفًا أو سقوط اللوحة الكهروضوئية.

6. مكافحة التآكل والمتانة

يجب أن يتعرض نظام الأقواس الكهروضوئية على السطح للبيئة الخارجية لفترة طويلة ، لذلك يعد أداء مكافحة التآكل أمرًا بالغ الأهمية. يجب أن يكون لمادة القوس مقاومة جيدة للتآكل لمنع التآكل في بيئات مثل الرطوبة ورذاذ الملح ، مما يؤثر على قوة واستقرار القوس. تشمل المواد المشتركة المقاومة للتآكل الفولاذ المقاوم للصدأ ، وسبائك الألومنيوم ، والفولاذ المجلفن ، وما إلى ذلك. يمكن لهذه المواد أن تمتد بشكل فعال عمر خدمة القوس وتجنب فشل بنية القوس بسبب التآكل.

يلعب المعالجة السطحية لنظام الأقواس أيضًا دورًا لمكافحة التآكل. على سبيل المثال ، يمكن أن يحسن استخدام الرش ، والطرق الأنودية وغيرها من أساليب المعالجة من مقاومة التآكل لسطح القوس ، والتأكد من أن نظام الأقواس يحافظ دائمًا على أداء جيد أثناء الاستخدام طويل الأجل ، وتجنب تخفيف أو سقوط اللوحة الضوئية بسبب التآكل.

7. الصيانة والإصلاح

يجب أن لا يضمن تصميم نظام الأقواس الكهروضوئية فقط ثبات وسلامة اللوحة الكهروضوئية ، ولكن أيضًا النظر في الصيانة والإصلاح اللاحقين. أثناء التصميم ، يجب أن يكون نظام الأقواس سهل التنظيف والتفتيش والإصلاح لتمديد عمر خدمة النظام الكهروضوئي. يجب ترك مساحة كافية بين الوحدات النمطية الكهروضوئية والقوس لتسهيل الموظفين للعمل في الصيانة اليومية وتجنب تأثير تصميم القوس غير المعقول على أعمال الصيانة اللاحقة.

في الوقت نفسه ، يجب أن يتجنب تصميم الأقواس تراكم الغبار أو الماء الذي يؤثر على كفاءة توليد الطاقة للوحة الكهروضوئية. يجب تصميم نظام الأقواس في بنية سهلة التنظيف لتجنب الأوساخ المفرطة التي تتراكم على سطح القوس أو حول اللوحة الكهروضوئية ، مما يؤثر على كفاءة التشغيل في الجهاز الكهروضوئي.

كيفية توصيل الكهروضوئية م نظام الاستبداد إلى بنية السقف

يعد نظام التثبيت الكهروضوئي جزءًا لا غنى عنه من نظام توليد الطاقة الشمسية ، وهو مسؤول بشكل أساسي عن تثبيت الألواح الكهروضوئية على السطح أو الأرض بحزم. تحدد طريقة الاتصال بين نظام الدعم وهيكل السقف مباشرة الاستقرار والسلامة والموثوقية طويلة الأجل لنظام الكهروضوئي. يمكن أن تضمن طريقة الاتصال الصحيحة التشغيل المستقر لنظام الدعم في ظل الظروف الجوية القاسية مثل الرياح والمطر والثلوج. تتطلب أنواع مختلفة من الأسطح طرق اتصال مختلفة لضمان أداء الحزم وحماية نظام الدعم.

1. الاتصال بين السقف الخشبي ونظام التثبيت الكهروضوئي

تتكون الأسطح الخشبية عادة من عوارض خشبية وألواح خشبية ، وهيكل الحمل خفيف نسبيًا. عند تثبيت الدعامات الكهروضوئية ، يجب إيلاء اهتمام خاص لاختيار طريقة الاتصال لأن هيكل الخشب ناعم نسبيًا ومتغيرًا للغاية. بشكل عام ، يتم تثبيت طريقة اتصال الأسطح الخشبية بشكل أساسي بواسطة البراغي التي تخترق السقف أو قوسين إصلاح خاص.

تتضمن طرق الاتصال الشائعة ما يلي:

اتصال الاختراق: هذه الطريقة هي إصلاح القوس على العوارض الخشبية أو الألواح الخشبية للسقف الخشبي عن طريق تثقيب الثقوب ، واستخدام مسامير التمدد أو المراس الكيميائي للتعزيز. تجدر الإشارة إلى أنه عند اختراق السقف ، يجب التأكد من أن الطبقة المقاومة للماء لن تتلف. أثناء التثبيت ، يجب ملء الثقوب بمواد الختم (مثل الحشيات المقاومة للماء) لمنع اختراق مياه الأمطار.

نظام الأقواس غير المخترق: بالنسبة لبعض المواقف التي لا ترغب في إتلافها طبقة مقاومة للماء على السطح ، يمكنك اختيار نظام أقواس غير اختراق. يعمل هذا النظام على إصلاح القوس على السطح عن طريق التثبيت أو الترجيح ، ولا يتطلب ثقوب الحفر على السطح ، لذلك لن يؤثر على الطبقة المقاومة للماء. على الرغم من أن هذه الطريقة أكثر وضوحًا للأسطح الخشبية ، إلا أن سعة الحمل من الأسطح الخشبية تحتاج إلى النظر فيها.

عند تثبيت أقواس الكهروضوئية على الأسطح الخشبية ، تأكد من أن سعة تحمل كل نقطة تثبيت كل قوس تتوافق مع السعة الهيكلية للسقف الخشبي لتجنب تخفيف القوس بسبب تحلل أو شيخوخة الخشب.

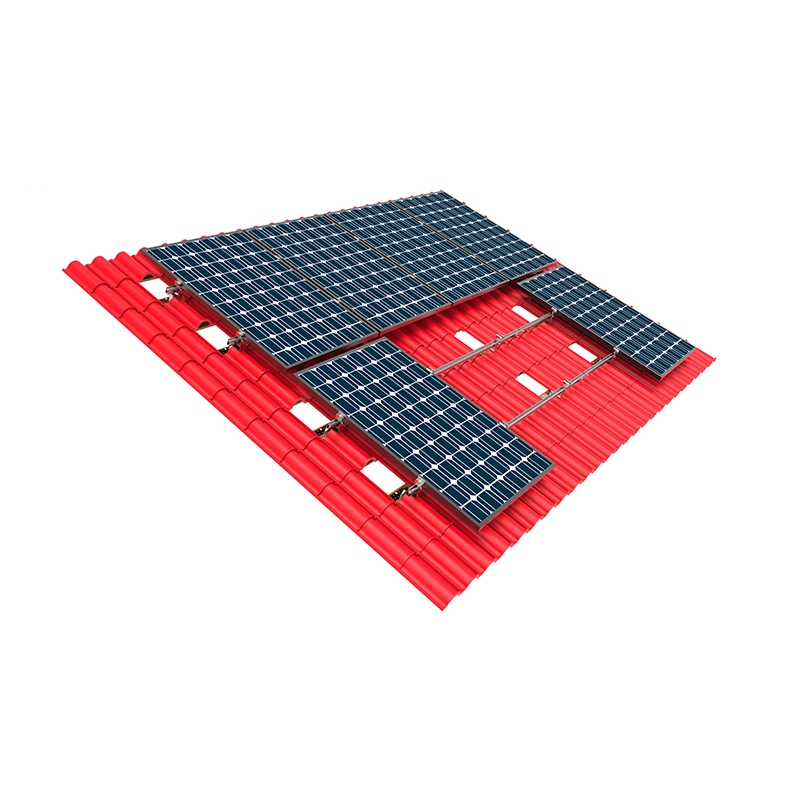

2. الاتصال بين سقف البلاط ونظام الأقواس الكهروضوئية

اتصال أسطح البلاط معقد نسبيًا ، ويجب النظر في نوع البلاط وهيكل السقف في تصميم نظام الأقواس. تتكون أسطح البلاط عادة من طبقة من البلاط وبنية خشبية أو طبقة خرسانية تحتها. عند تثبيت الأقواس الكهروضوئية ، يجب إيلاء اهتمام خاص لتجنب إتلاف الطبقة المقاومة للماء للسقف لمنع تسرب السقف.

تتضمن طرق الاتصال الشائعة:

اتصال اختراق: هذه طريقة لتوصيل القوس بالهيكل الأساسي للسقف عن طريق الحفر. يتم توصيل القوس بالعوارض الخشبية أو الطبقة الخرسانية من السقف عن طريق البراغي لضمان استقرار الجهاز الكهروضوئي. أثناء التثبيت ، يجب أن تكون ثقوب الاختراق مقاومة للماء لضمان عدم تأثر الأداء المقاوم للماء للسقف. عادةً ما تستخدم وسادات مقاومة للماء أو حلقات ختم أو غيرها من المواد المقاومة للماء لملء الثقوب.

نظام الأقواس غير المخترق: عادةً ما يقوم نظام الأقواس غير المخترق بإصلاح نظام الأقواس عن طريق تثبيت البلاط أو استخدام الأوزان. تتجنب هذه الطريقة إتلاف البلاط وطبقات مقاومة للماء وهي مناسبة للمناسبات التي لا ترغب فيها في تلف بنية السقف أو إجراء تغييرات واسعة النطاق.

بالنسبة لأسطح البلاط ، يجب أن يأخذ تصميم نظام الأقواس في الاعتبار نوع وسمك البلاط وقدرة تحمل الهيكلية للسقف لضمان توزيع الوزن بالتساوي في موقع تركيب كل قوس.

3. الاتصال بين الأسطح المعدنية وأنظمة الأقواس الضوئية

غالبًا ما تستخدم الأسطح المعدنية في المباني الصناعية والتجارية بسبب خفةها ومتانتها وسهولة التثبيت. تركيب وصيانة الأسطح المعدنية بسيطة نسبيًا ، وأساليب اتصال الأقواس الكهروضوئية متنوعة نسبيًا. تشمل المواد الشائعة للأسطح المعدنية ألواح فولاذية ، وألواح الألومنيوم ، وما إلى ذلك. يمكن عادةً توصيل نظام الأقواس بهيكل السقف عن طريق تثبيته مباشرة على سطح السقف المعدني أو اختراق اللوحة المعدنية.

تتضمن طرق الاتصال الشائعة:

اتصال الاختراق: في الأسطح المعدنية ، يتم توصيل القوس ببنية السقف عن طريق اختراق الورقة المعدنية للسقف. نظرًا لقدرة الحمل القوية على الأسطح المعدنية ، عادة ما تكون اتصالات الاختراق مستقرة للغاية. استخدم مواد مقاومة للماء (مثل الحشيات المقاومة للماء) لملء الثقوب لمنع اختراق مياه الأمطار في السقف.

اتصال عدم الاختراق: إذا كنت لا ترغب في إلحاق الضرر بالسقف المعدني ، فيمكنك اختيار نظام قوسين غير اختراق. يعمل هذا النوع من نظام الأقواس على إصلاح القوس عن طريق تثبيت السقف المعدني ، أو يعمل على إصلاحه بالوزن ، أو الشفط المغناطيسي ، وما إلى ذلك. وبهذه الطريقة ، لا تحتاج القوس إلى ضرب الثقوب أو اختراق سطح السقف ، لذلك لن يؤثر على الأداء المقاوم للماء للسقف. مناسبة لمشاريع التثبيت الكهروضوئية التي لا تتطلب أي ضرر للسقف.

تحتوي الأسطح المعدنية على مقاومة قوية للرياح وقدرة محمل ، لذلك يمكن لتصميم نظام الأقواس تبني طريقة اتصال أكثر مرونة لضمان استقرار النظام.

4. الاتصال بين السقف الخرساني ونظام الأقواس الكهروضوئية

عادة ما تكون الأسطح الخرسانية مستقرة من الناحية الهيكلية ولديها قدرة قوية على الحمل ، لذلك فهي مناسبة لتثبيت أنظمة أقواس الكهروضوئية الأثقل. الأسطح الخرسانية شائعة في المباني الصناعية والتجارية. عند تثبيت الأقواس الكهروضوئية ، يمكن إصلاح الأقواس عن طريق مسامير التوسع أو المراسي الكيميائية أو تدابير التعزيز الأخرى.

تتضمن طرق الاتصال الشائعة:

إصلاح الاختراق: يمكن للأسطح الخرسانية إصلاح القوس على الطبقة الخرسانية من خلال مسامير التمدد أو المراس الكيميائي. هذه الطريقة عادة ما تكون مستقرة للغاية ويمكنها تحمل الأحمال الكبيرة. عند إجراء اتصال الاختراق ، من الضروري التأكد من أن الثقوب مغلقة ومقاومة للماء لمنع مياه الأمطار من التسرب.

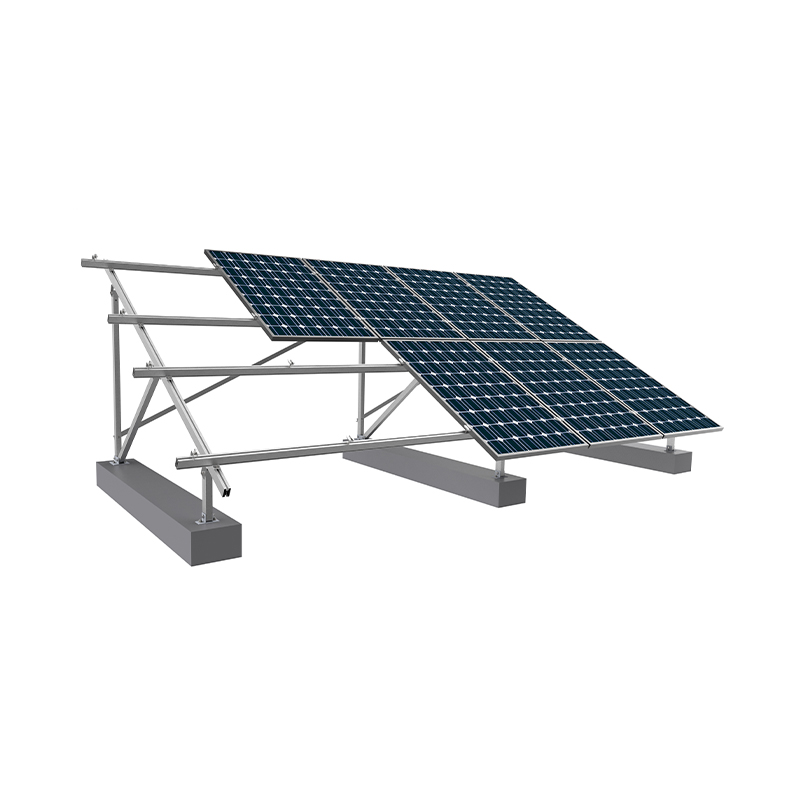

إصلاح عدم الاختراق: بالنسبة لبعض المواقف التي لا ترغب في حفر ثقوبها أو لا ترغب في إحداث أضرار واسعة النطاق للمبنى ، يمكنك اختيار نظام شريحة غير اختراق. عادةً ما يستقر هذا النظام على القوس على السطح عن طريق الترجيح أو التثبيت.

بالنسبة للأسطح الخرسانية ، لا يلزم تثبيت القوس القلق كثيرًا بشأن مشكلة حمل الحمل ، ولكن ينبغي إيلاء اهتمام خاص لجزء التلامس بين القوس والسقف لتجنب الأضرار التي لحقت بمواد السقف بسبب الضغط المحلي المفرط.

5. احتياطات لتوصيل الأقواس الضوئية بالأسطح

في تركيب جميع أنواع السقف ، لا يعد الاتصال بين شريحة الكهروضوئية والسقف فقط تثبيت القوس ، ولكن أيضًا لضمان الاستقرار والسلامة على المدى الطويل للنظام. النقاط التالية هي الأمور التي تحتاج إلى عناية خاصة أثناء التثبيت:

المعالجة المقاومة للماء: بغض النظر عن طريقة الاتصال التي يتم اختيارها ، من الضروري التأكد من أن طبقة السقف المقاومة للماء لن تتلف. لتوصيل الاختراق ، يجب استخدام مواد مثل حلقات الختم وحشيات مقاومة للماء للتأكد من أن الأداء المقاوم للماء حول فتحة الاتصال سليمة.

القدرة على التحميل والمحمل: لكل سقف قدرة مختلفة من الحمل. عند التثبيت ، تحتاج إلى اختيار طريقة الاتصال المناسبة وفقًا لمتطلبات الحمل للسقف. خاصة عند تثبيت الوحدات النمطية الضوئية المتعددة ، تحتاج إلى التأكد من أن بنية السقف يمكنها تحمل الألواح الكهروضوئية والأقواس والأحمال البيئية الخارجية (مثل أحمال الرياح ، والأحمال الثلجية ، وما إلى ذلك).

السلامة: أثناء عملية التثبيت ، يجب تشديد جميع الموصلات والمسامير والمكسرات لضمان اتصال مستقر. بالإضافة إلى ذلك ، يجب فحص نقاط الاتصال بين القوس والسقف بانتظام لضمان عدم وجود ضرر أو أضرار أثناء التشغيل على المدى الطويل.

عملية تثبيت نظام الأقواس الكهروضوئية السقف

يعد نظام الأقواس الكهروضوئية على السطح جزءًا مهمًا من نظام توليد الطاقة الكهروضوئية ، حيث يحمل المهمة الرئيسية المتمثلة في تثبيت الوحدات الكهروضوئية على السطح بحزم على السطح. تؤثر عملية التثبيت بشكل مباشر على استقرار نظام الكهروضوئي والكفاءة والسلامة. عادةً ما تتضمن عملية تثبيت قوس الكهروضوئية القياسية على السقف التخطيط والتصميم وتركيب الأقواس وتركيب الوحدة النمطية الكهروضوئية وأسلاك النظام.

1. التحضير قبل التثبيت

قبل تثبيت نظام الأقواس الكهروضوئية ، يلزم إجراء مسح مفصل للموقع والتخطيط. قبل التثبيت ، يجب فحص هيكل السقف أولاً للتأكد من أن سعة الحمل للسقف تلبي المتطلبات. تم صنع السجلات التفصيلية لنوع السقف ، وزاوية الميل ، والمواد السطحية ، وما إلى ذلك لتوفير أساس لتصميم وتثبيت نظام الأقواس.

يجب تعديل تصميم قوس السقف الكهروضوئية وفقًا للوضع الفعلي للسقف. على سبيل المثال ، بالنسبة لأنواع مختلفة من الأسطح مثل الأسطح المعدنية ، أسطح البلاط ، أسطح بلاط الإسفلت ، وما إلى ذلك ، قد تكون طريقة تركيب نظام الأقواس مختلفة. يجب أيضًا مراعاة العدد والتخطيط والزاوية والتباعد للتركيب للوحدات النمطية الكهروضوئية أثناء عملية التصميم لضمان أن نظام الكهروضوئي يمكن أن يتلقى أشعة الشمس في أفضل زاوية وضمان الاستقرار.

2. اختيار ونقل نظام الأقواس

حدد نظام قوسين مناسب وفقًا للموقف المحدد ومتطلبات التصميم للسقف. عادةً ما يتضمن نظام الأقواس مكونات مثل شريحة الأساس والموصلات وأجهزة ضبط الزاوية. اعتمادًا على مادة السقف ، هناك العديد من أنواع أنظمة الأقواس ، مثل الأقواس المثقبة ، والأقواس غير المتقدمة (مثل الأقواس الموزونة) ، والأقواس العائمة ، وما إلى ذلك. عادة ما تكون مواد نظام الأقواس سبيكة الألومنيوم ، الفولاذ المقاوم للصدأ ، الفولاذ المجلفن ، والتي لديها دعائم جيدة للتآكل.

بعد تحديد نظام الأقواس ، فإن الخطوة التالية هي نقل مكونات القوس. نظرًا لأن نظام الأقواس يحتاج إلى تخصيص وفقًا لمشاريع مختلفة ، يجب ضمان سلامة مكونات القوس أثناء النقل لمنع الأضرار أو التشوه أثناء النقل. يحتاج فريق التثبيت إلى التحقق من جميع مكونات الأقواس مقدمًا للتأكد من اكتمال الملحقات واستبدال أو إصلاح المكونات التالفة.

3. قم بتثبيت Bracket Foundation

الخطوة الأولى في عملية التثبيت للقوس هي تثبيت Bracket Foundation. بالنسبة لأنواع مختلفة من الأسطح ، تختلف طريقة التثبيت لمؤسسة Bracket. بالنسبة للأسطح الخرسانية ، يمكن استخدام الأقواس المثقبة لإصلاح القوس على السقف مع مسامير التمدد أو المرساة الكيميائية. بالنسبة لأسطح البلاط أو أسطح البلاط الإسفلت ، يمكن استخدام أنظمة الأقواس غير المتقدمة. يعمل هذا النوع من الأقواس على إصلاح شريحة الكهروضوئية عن طريق الترجيح أو التثبيت لتجنب إتلاف طبقة السقف المقاومة للماء.

عند تثبيت مؤسسة الدعم ، تأكد من وضع أساس الدعم بدقة ويمكن أن يقاوم الكثير من الوحدات النمطية الكهروضوئية والبيئة الخارجية (مثل حمل الرياح ، وحمل الثلج ، وما إلى ذلك). يحتاج المثبت إلى قياس موضع تثبيت الدعم بدقة وفقًا لرسومات التصميم لتجنب أن يكون تباعد الدعم كبيرًا جدًا أو صغيرًا جدًا لضمان استقرار الوحدات النمطية الكهروضوئية.

بعد تثبيت مؤسسة الدعم ، من الضروري أيضًا التحقق من الأفق والعمودي لضمان تثبيت كل دعم بشكل ثابت في الزاوية المحددة مسبقًا وموضع لتجنب الإمالة أو عدم وجود دعم.

4. قم بتثبيت أعمدة الدعم والحزم

بعد تثبيت مؤسسة الدعم ، فإن الخطوة التالية هي تثبيت أعمدة الدعم والحزم. يعد عمود الدعم هو الجزء الرئيسي من وحدة الدعم الكهروضوئية ، والتي عادة ما تكون مصنوعة من سبيكة الألومنيوم أو الفولاذ المقاوم للصدأ. عند تثبيت العمود ، يُطلب من العمود توصيله بإحكام بمؤسسة السقف ، ويجب ضبط ارتفاع العمود وفقًا لزاوية الميل للوحدة الكهروضوئية للتأكد من أن الوحدة النمطية الكهروضوئية يمكن أن تتلقى أشعة الشمس في أفضل الزاوية.

عند تثبيت العمود ، يجب استخدام المستوى ومقياس الفخامة من أجل التعديل الدقيق للتأكد من أن كل عمود رأسي ومستقر. بمجرد تثبيت العمود ، يجب تثبيت الحزمة بعد ذلك. تتمثل وظيفة الحزمة في توصيل الأعمدة لتشكيل إطار دعم مستقر. عادة ما يتم توصيل الحزم عن طريق قفل سريع ، مما يجعل عملية التثبيت أسهل وأكثر كفاءة.

يمكن تثبيت أو قطع الاتصال بين الأعمدة والعوارض ، اعتمادًا على تصميم نظام الأقواس. أثناء عملية التثبيت ، يجب تشديد جميع البراغي واللقطات لتجنب تخفيف مخاطر السلامة أو الاستخدام لاحقًا.

5. تثبيت الألواح الكهروضوئية

بعد إنشاء إطار القوس ، تبدأ مرحلة تثبيت اللوحة الكهروضوئية. عادة ما يتم تثبيت الألواح الكهروضوئية عن طريق إصلاحها على الأقواس. يجب أن يكون موضع التثبيت واتجاه كل لوحة كهروضوئية بالتحديد وفقًا لمتطلبات التصميم. عادة ما يتم إصلاح العلاقة بين اللوحة الكهروضوئية والقوس بواسطة المشابك أو البراغي.

عند تثبيت الألواح الكهروضوئية ، يجب أن يضمن المثبت أن اتجاه وزاوية الألواح الكهروضوئية تلبي متطلبات التصميم لتجنب الانحراف أو الألواح غير المتكافئة الضوئية. أثناء عملية التثبيت ، يجب ترك الثغرات المناسبة بين الألواح الكهروضوئية للسماح بالهواء الدورة الدموية ، وتقليل ارتفاع درجة الحرارة ، وضمان التشغيل طويل الأجل وفعال للألواح الكهروضوئية.

بعد تثبيت الألواح الكهروضوئية ، من الضروري أيضًا التحقق مما إذا كانت العلاقة بين الألواح الكهروضوئية والأقواس ثابتة ، والتأكد من أن سطح الألواح الكهروضوئية نظيفة ولا يوجد أي تراب أو حطام يؤثر على كفاءة توليد الطاقة في اللوحات الضوئية.

6. الاتصال الكهربائي والأسلاك

بعد تثبيت شريحة الكهروضوئية واللوحة الكهروضوئية ، فإن الخطوة التالية هي الاتصال الكهربائي والأسلاك. الأسلاك هي الرابط الرئيسي للتأكد من أن نظام توليد الطاقة الكهروضوئية يمكن أن يعمل بشكل صحيح. أثناء عملية الأسلاك ، من الضروري تحديد الكابلات والموصلات والمحولات بشكل معقول وفقًا للجهد والمعلمات الحالية للمكونات الكهروضوئية ومتطلبات تصميم النظام.

عند الأسلاك ، يجب توجيه جميع الكابلات وفقًا للمواصفات القياسية لضمان عدم تلف الكابلات بسبب القوى الخارجية وتجنب الانحناء المفرط للكابلات. يجب إصلاح الكابلات باستخدام مشابك أو قوسين كابلات خاصة لتجنب التلامس المباشر بين الكابلات وسطح السقف ومنع شيخوخة الكابلات بسبب الاحتكاك أو الأشعة فوق البنفسجية.

بعد اكتمال جميع الاتصالات الكهربائية ، يحتاج المثبت إلى إجراء فحص كهربائي للنظام لضمان أن كل نقطة اتصال لها اتصال جيد ولا يوجد خطر من الدائرة القصيرة أو التسرب في الخط الكهربائي. في الوقت نفسه ، يجب التحقق من حالة عمل العاكس للتأكد من أنه يمكن عادةً تحويل DC إلى AC.

7. التفتيش النهائي والتكليف

بعد الانتهاء من جميع أعمال التثبيت ، فإن الخطوة الأخيرة هي إجراء فحص نهائي وتكليف النظام. ويشمل ذلك التحقق من استقرار نظام الأقواس ، مما يضمن تثبيت جميع الأجزاء المتصلة في مكانها ، وأن الألواح الكهروضوئية غير فضفاضة أو مائلة. في الوقت نفسه ، يحتاج النظام الكهربائي إلى الخضوع لفحص مفصل للسلامة لضمان أن التوصيل الكهربائي يفي بمعايير السلامة وتجنب الحوادث الكهربائية.

أثناء عملية تصحيح الأخطاء ، يجب اختبار قوة ناتج النظام وكفاءة الشحن ومؤشرات الأداء الأخرى لضمان أن نظام الكهروضوئي يمكن أن يعمل بشكل طبيعي بعد التثبيت وتحقيق قدرة توليد الطاقة المصممة. يجب أن يحتفظ المثبت بسجل مفصل لحالة التشغيل للنظام بأكمله وتحسين النظام وضبطه وفقًا للشروط الفعلية.

هل يحتاج نظام الأقواس الكهروضوئية إلى صيانة منتظمة؟

كجزء مهم من نظام توليد الطاقة الكهروضوئية ، يكون نظام الأقواس الكهروضوئية مسؤولاً عن تثبيت الوحدات النمطية الكهروضوئية بحزم على السطح أو الأرض. يرتبط استقرار تصميمه وتثبيته ارتباطًا مباشرًا بكفاءة التشغيل على المدى الطويل وسلامة النظام الكهروضوئي بالكامل. على الرغم من أن نظام الأقواس الكهروضوئية نفسه لا يحتوي على مكونات كهربائية معقدة ، إلا أنه لا يزال يحتاج إلى فحص وصيانة منتظمة. لا يمكن لصيانة نظام الأقواس تمديد عمر الخدمة فحسب ، بل يمكن أيضًا ضمان الأداء الكلي للسلامة وسلامة النظام الكهروضوئي.

1. أداء مكافحة التآكل لنظام الأقواس

عادة ما يتم تثبيت نظام الأقواس الكهروضوئية في الهواء الطلق ويتعرض للبيئة الطبيعية لفترة طويلة. ستؤثر العوامل الخارجية مثل تغير المناخ ، والرياح ، وهطول الأمطار ، والأشعة فوق البنفسجية على مواد القوس ، وخاصة قوس المعادن ، والتي هي عرضة للتآكل. في رطب الملح ، أشعة الشمس القوية والبيئات الأخرى ، فإن المعالجة السطحية والطلاء المضاد للتآكل للقوس قد تتقدم تدريجياً ، مما يؤدي إلى التآكل.

يمكن أن تكتشف الصيانة المنتظمة بشكل فعال ما إذا كانت طبقة مكافحة التآكل للقوس سليمة ، أو تكتشف مشاكل التآكل في الوقت المناسب ، وإصلاحها أو استبدالها. على سبيل المثال ، عندما تتعرض قوس سبيكة الألومنيوم لبيئة رطبة لفترة طويلة ، قد تتحلل طبقة أكسيد السطح بسبب الإشعاع فوق البنفسجي وتآكل المطر ، مما يؤثر على أدائها المضاد للتآكل. لذلك ، من الضروري فحص نظام الدعم بانتظام ، وخاصة الطلاء السطحي للدعم ، لضمان تأثير جيد لمكافحة التآكل ومنع التآكل على المدى الطويل من إتلاف نظام الدعم.

2. فحص السحابات وربط الأجزاء

يعتمد استقرار نظام التثبيت الكهروضوئي بشكل أساسي على حزم السحابات وربط الأجزاء. بمرور الوقت ، قد يتم تخفيف العلاقة بين الدعم والسقف أو الأرض بسبب التغيرات في درجة الحرارة أو الرياح أو العوامل الخارجية الأخرى. لن يتسبب تخفيف السحابات في أن يكون الدعم غير مستقر فحسب ، بل يؤثر أيضًا على موضع تثبيت الوحدة النمطية الكهروضوئية ، ويؤثر على كفاءة توليد الطاقة للنظام ، وقد يتسبب في انخفاض وحدة الكهروضوئية ، مما تسبب في مخاطر السلامة.

لذلك ، يعد الفحص المنتظم وتعزيز السحابات مثل البراغي والمكسرات والأرباك في نظام الدعم مقياسًا مهمًا لضمان تشغيل نظام الدعم المستقر على المدى الطويل. في مناطق سرعة الرياح العاتية ، قد تتسبب أحمال الرياح في ضغط إضافي على نظام الدعم ، مما يتسبب في تخفيف أجزاء الاتصال أو تشوهها ، لذلك من الضروري التحقق بانتظام من حالة تثبيت هذه الأجزاء لمنع مخاطر السلامة الناتجة عن تخفيفها.

3. مشاكل تراكم التنظيف وتراكم الغبار

على الرغم من أن الوظيفة الرئيسية لنظام التثبيت الكهروضوئية هي دعم الوحدات النمطية الكهروضوئية ، إلا أن الفجوات والمفاصل بين الدعم ولوحة الكهروضوئية قد تصبح أيضًا أماكن لتراكم الغبار. لا سيما في المناطق القاحلة والغبار ، يتراكم الغبار والأوساخ بسهولة على سطح القوس أو بين القوس والوحدة النمطية الكهروضوئية ، مما يؤثر على الدورة الدموية للهواء وتبديد الحرارة في الجهاز الكهروضوئي ، وبالتالي يؤثر على كفاءة توليد الطاقة في اللوحة الكهروضوئية.

لا يمكن لتنظيف نظام الأقواس بانتظام والبيئة المحيطة به تحسين كفاءة توليد الطاقة في نظام الكهروضوئي ، ولكن أيضًا يمنع الأوساخ من تآكل مادة القوس. أثناء عملية التنظيف ، يجب إيلاء اهتمام خاص لعدم إتلاف طبقة مكافحة التآكل للقوس ، وتجنب استخدام أدوات أو عوامل تنظيف تقريبية للغاية. التنظيف المنتظم مهم بشكل خاص في بعض البيئات الساخنة أو المتربة.

4. الفحص الوقائي والصيانة

هناك جانب آخر مهم للصيانة المنتظمة لأنظمة الأقواس الكهروضوئية وهو إجراء عمليات تفتيش وقائية. تعتبر أنظمة الأقواس الكهروضوئية بشكل عام استثمارًا طويل الأجل ، وعادة ما تكون عمرها 25 عامًا أو حتى أطول. لذلك ، من الأكثر اقتصادا وفعالية الكشف عن المشكلات المحتملة وإصلاحها في الوقت المناسب بدلاً من إجراء إصلاحات واسعة النطاق بعد إخفاقات خطيرة.

على سبيل المثال ، تعتبر مقاومة الرياح بين الأقواس الكهروضوئية عاملاً رئيسياً في تصميم النظام. مع زيادة وقت الاستخدام ، قد تتلف مقاومة الرياح للقوس. تحقق بانتظام من الاستقرار العام للقوس ، خاصة بعد العواصف والرياح القوية ، للتحقق مما إذا كانت القوس فضفاضًا أو تضرارًا لضمان أن تظل الوحدات النمطية الكهروضوئية مستقرة في ظل الظروف الجوية المعاكسة.

بالإضافة إلى ذلك ، يجب فحص جهاز ضبط الزاوية للقوس ، والاتصال بين القوس والسقف ، وأساس القوس بانتظام. من خلال اكتشاف المشكلات المحتملة في نظام الأقواس مقدمًا ، يمكن تقليل معدل الفشل في تشغيل النظام بشكل فعال ويمكن تحسين الموثوقية الكلية لنظام الكهروضوئي.

5. تصميم زلزال ومقاومة الثلج لنظام الأقواس

في المناطق ذات الزلازل الشديدة أو تراكم الثلوج ، تعتبر مقاومة الزلزال ومقاومة الثلج لنظام الأقواس مهمة بشكل خاص. بمرور الوقت ، قد يتم تشويه نظام الأقواس الكهروضوئية للسقف بسبب الزلازل أو ضغط الثلج ، وخاصة في المناطق الجبلية أو خطوط العرض العالية ، حيث قد يؤثر ضغط الثلوج تدريجياً على نظام الأقواس.

يمكن أن يؤدي فحص مقاومة الزلزال بانتظام ومقاومة الثلج للقوس إلى تجنب الأضرار التي لحقت بالقوس الناجم عن الثلج أو الزلازل. في بعض المناطق الثلجية المرتفعة ، يجب إيلاء اهتمام خاص لمنطقة التلامس بين القوس والسقف لمنع تشوه أو تلف القوس بسبب الثلج أو الثلج المفرط. خاصة بالنسبة لأسطح البلاط التقليدية والأسطح المعدنية ، يجب فحص نظام الأقواس بانتظام لضمان قدرته على تحمل الأحمال في ظل ظروف مناخية مختلفة.

6. تحسين النظام وتحديث التكنولوجيا

مع تقدم تكنولوجيا صناعة الكهروضوئية ، تظهر أنظمة قوسين جديدة باستمرار مع تحسين هيكلي أفضل وأداء أمان أعلى. أثناء الصيانة المنتظمة ، من الممكن أيضًا النظر في التحديثات الفنية أو التحسينات على أنظمة الأقواس القديمة. على سبيل المثال ، يمكن إضافة مكونات التعزيز المقاومة للرياح أو المقاومة للثلوج إلى نظام الأقواس الأصلي ، أو يمكن استخدام مواد جديدة لاستبدال نظام الأقواس الأصلي لتحسين الاستقرار العام وخدمة الخدمة للنظام.

أثناء الصيانة المنتظمة ، يمكن تقييم أداء نظام الأقواس ، ويمكن ترقية القوس وتجديده في الوقت المناسب مع التطورات التكنولوجية الحالية. لا يمكن أن يطيل هذا فقط عمر خدمة نظام قواطع الكهروضوئية ، ولكن أيضًا تحسين كفاءة توليد الطاقة للنظام ، وزيادة تحسين الفوائد الاقتصادية الشاملة لنظام توليد الطاقة الكهروضوئية.

7. دورة الصيانة ومعايير التنفيذ

تختلف دورة الصيانة لنظام الأقواس الكهروضوئية اعتمادًا على المنطقة والبيئة وتصميم النظام. بشكل عام ، بالنسبة لأنظمة الأقواس الكهروضوئية في البيئات العامة ، فإن التفتيش والصيانة الشاملة مرة واحدة في السنة هو دورة شائعة. في بيئات خاصة مثل الرياح القوية والثلوج الكثيفة والرطوبة العالية ، قد تحتاج دورة الصيانة للقوس. يجب تحديد تواتر ومحتوى الصيانة المحدد بناءً على الظروف الفعلية وبيئة استخدام النظام.
