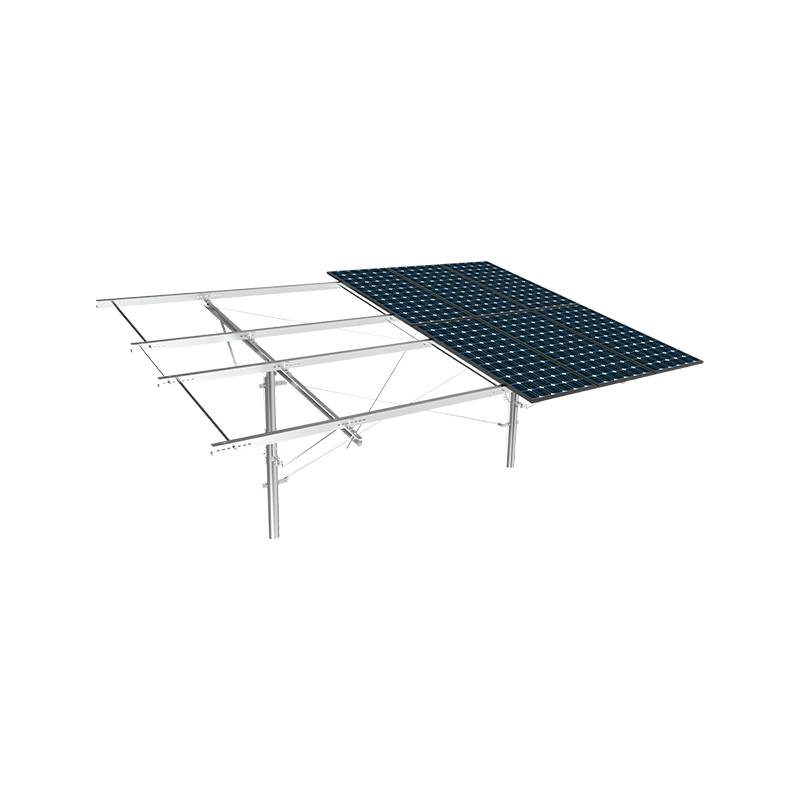

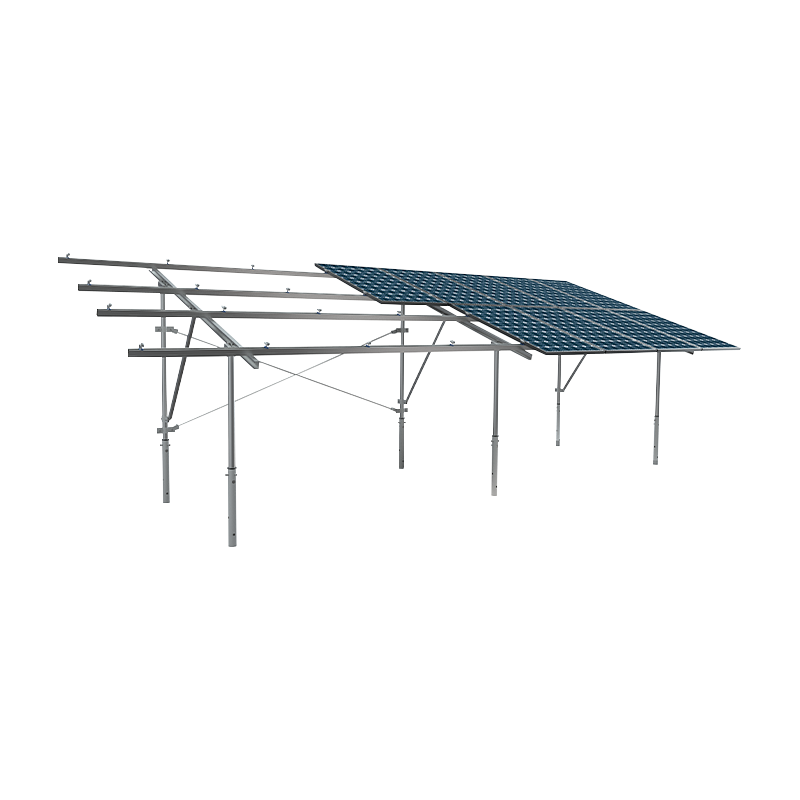

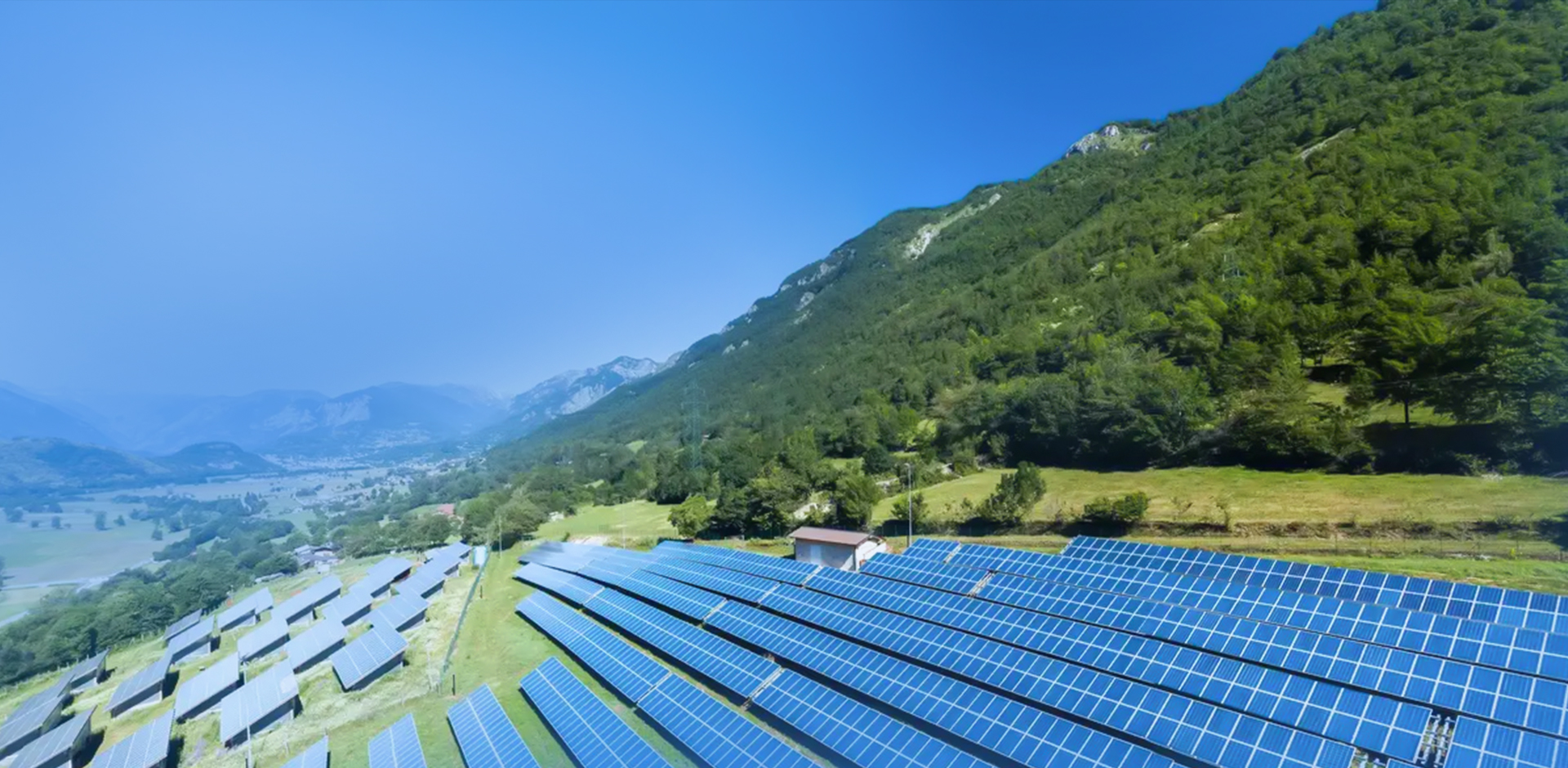

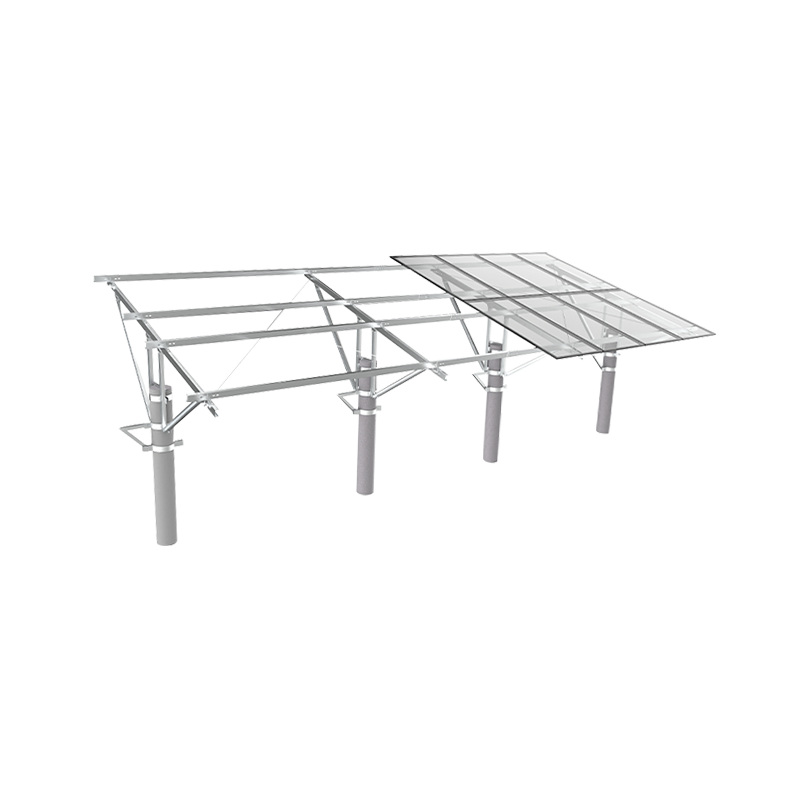

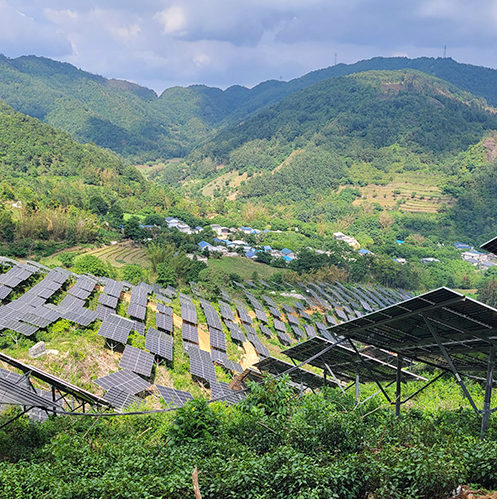

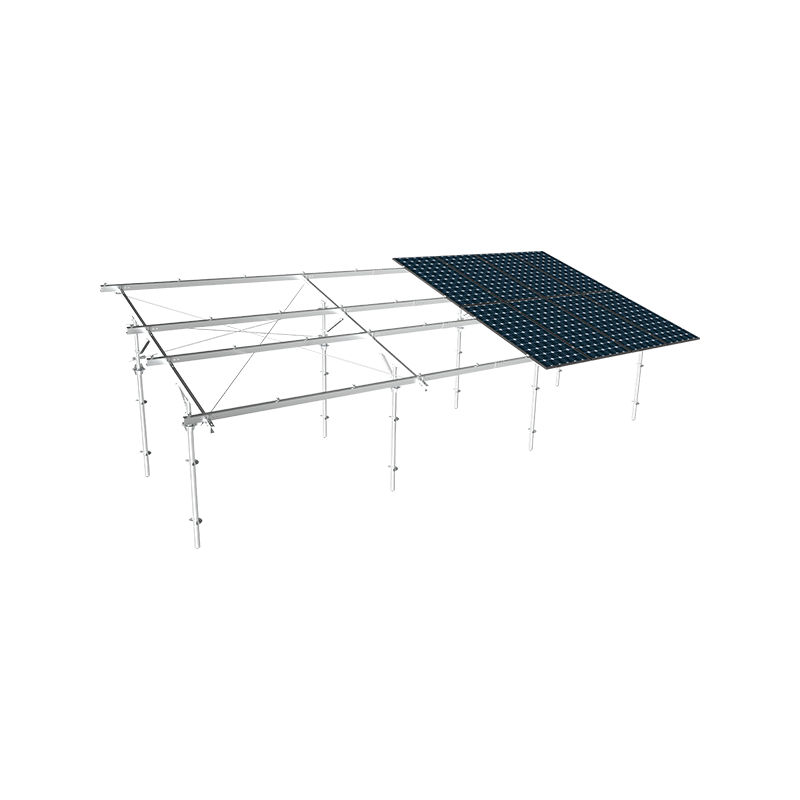

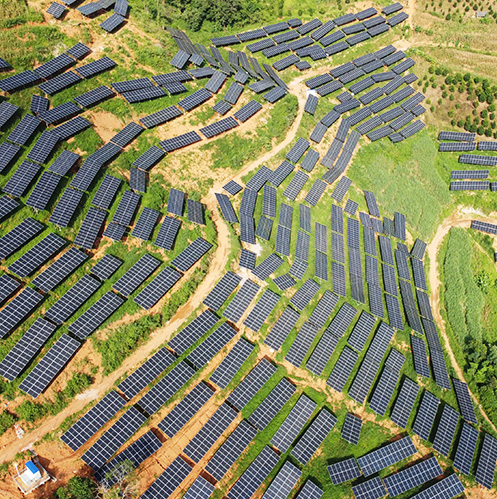

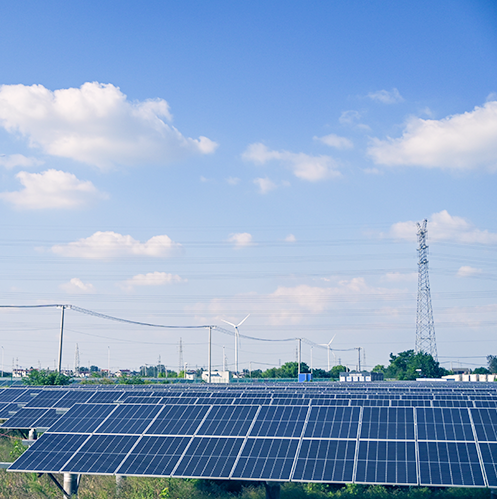

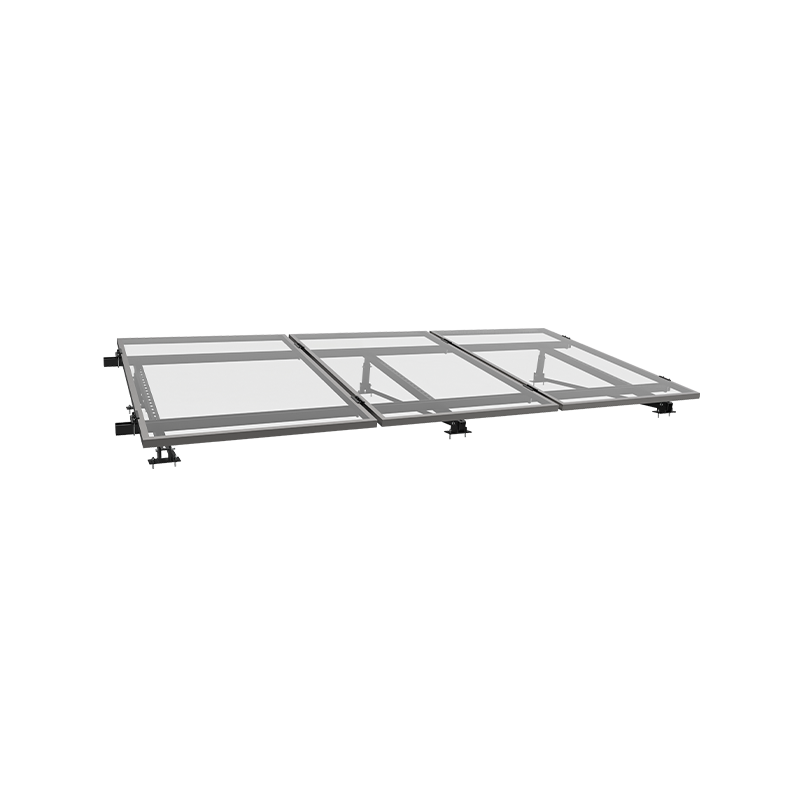

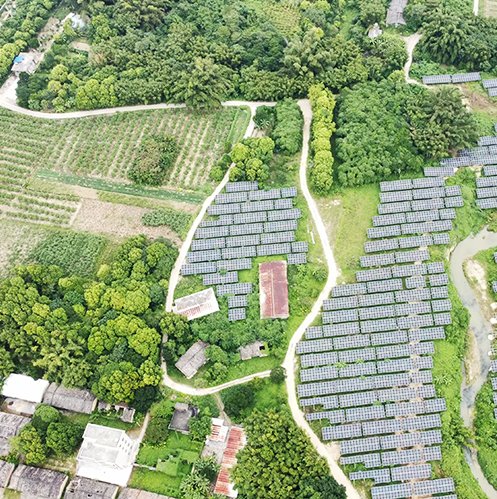

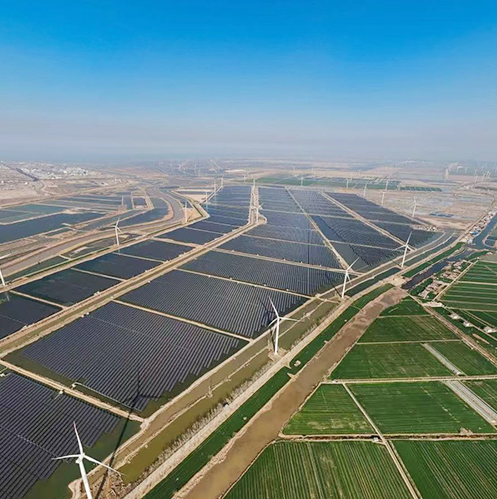

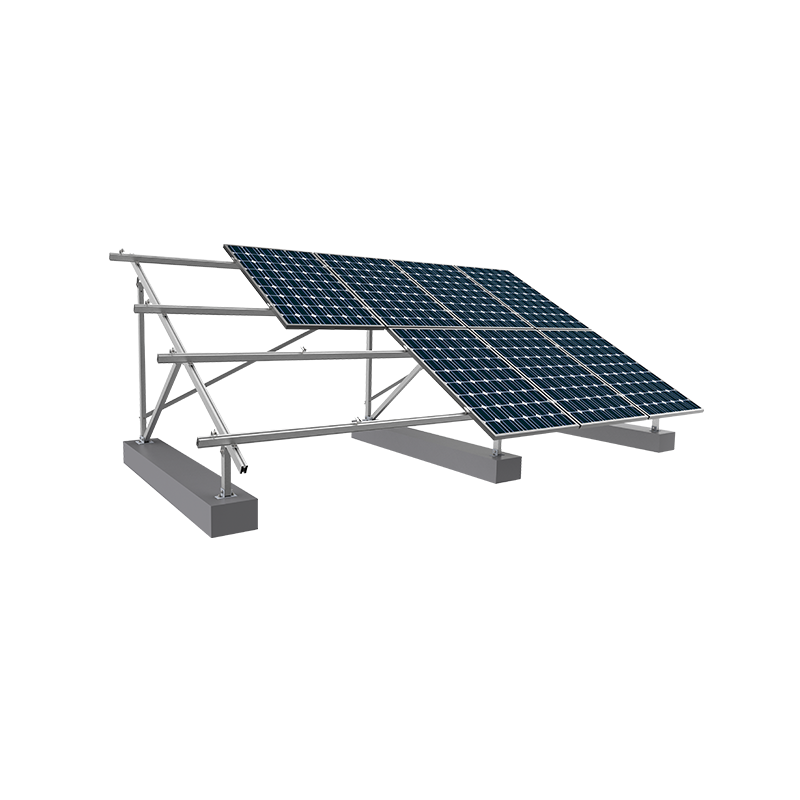

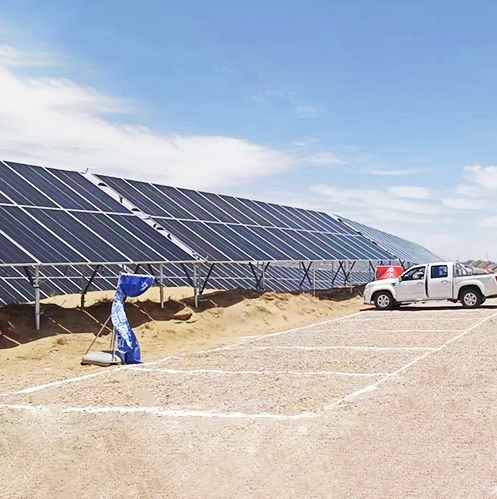

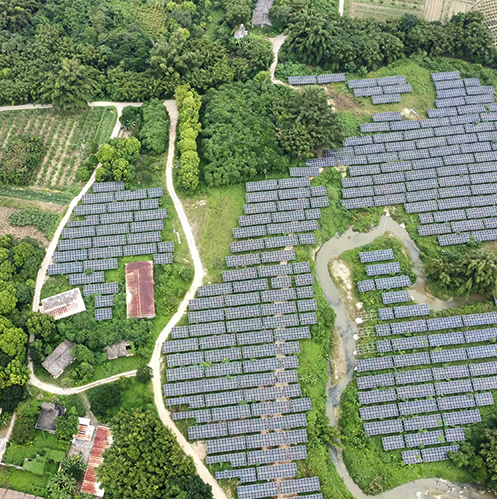

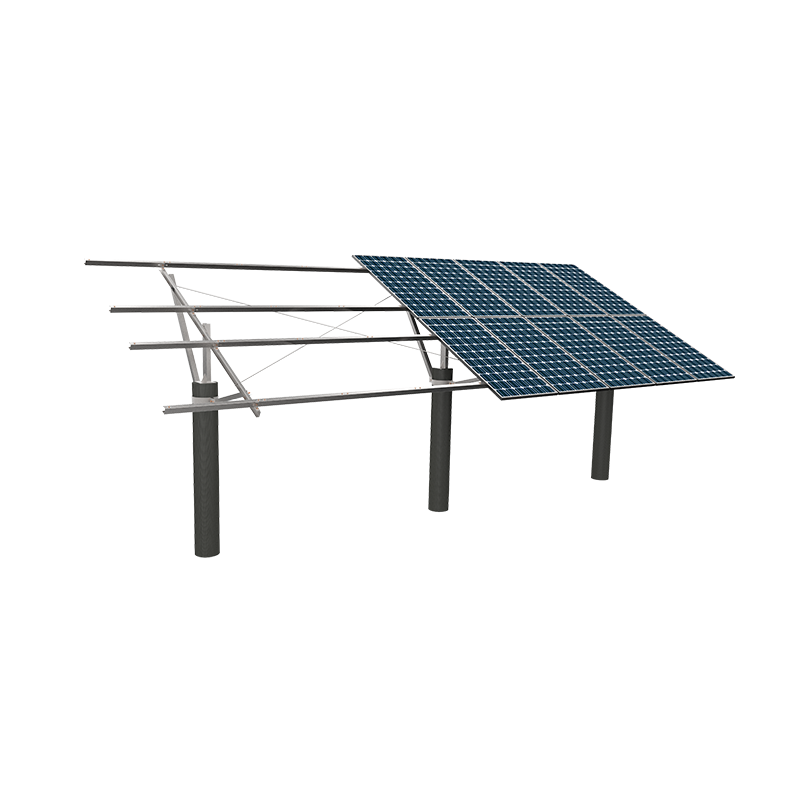

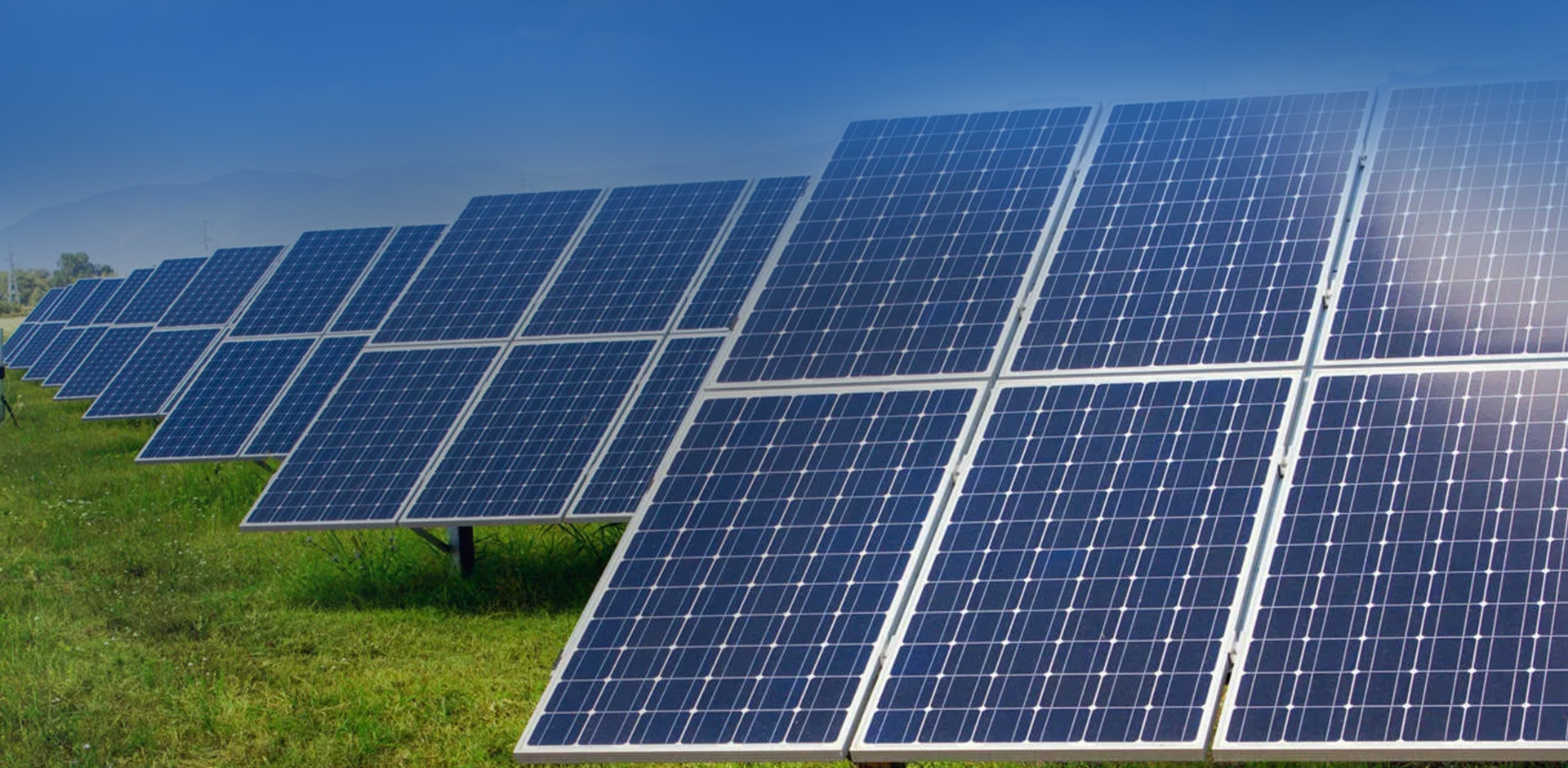

المعيار الفني لمشاريع مرافق الطاقة الشمسية المثبتة على الأرض يتطلب نشر مرافق ذات قدرة عالية أو مشروع تجاري للطاقة الشمسية قوة تم تصميم نظام التركيب الكهروضوئي الأرضي باستخدام الفولاذ المجلفن بالغمس الساخن أو مقاطع الألمنيوم المؤكسدة ويتم تثبيته عبر أكوام مدفوعة أو كوابح خرسانية . يعمل هذا الإطار الهيكلي كآلية دعم ميكانيكية أساسية تعمل على تأمين الوحدات الكهروضوئية ضد الرياح الشديدة والقوى الزلزالية وتراكم الوزن الساكن. إن اختيار البنية التحتية الصحيحة للتركيب - وخاصة مطابقة كيمياء الأساس لقدرات تحمل التربة المحلية - هو الإستراتيجية الوحيدة الأكثر فعالية ضمان دورة حياة هيكلية مدتها 25 عامًا، وتقليل الشقوق الهيكلية الصغيرة في الألواح، وزيادة إنتاجية الطاقة النظيفة إلى الحد الأقصى عبر ملفات تعريف التضاريس المفتوحة المتنوعة. الفيزياء الميكانيكية وديناميكيات الحمل للبنية التحتية المثبتة على الأرض التصميم المعماري لـ أ نظام التركيب الكهروضوئي الأرضي يجب أن تتحمل باستمرار القوى البيئية المعقدة ومتعددة الاتجاهات. على عكس المصفوفات الموجودة على الأسطح والتي تستفيد من تأثيرات التدريع لغلاف المبنى الحالي، فإن التركيبات المثبتة على الأرض معرضة بالكامل للظروف الجوية المحيطة. التهديد الهيكلي الأساسي هو رفع الرياح. عندما تهب الرياح عالية السرعة عبر حقل مفتوح، فإنها تمر تحت المجموعة الشمسية المائلة، مما يولد منطقة ضغط منخفض هوائية على الوجه العلوي للوحدات. يؤدي هذا إلى إنشاء قوة سحب شديدة للأعلى يمكن أن تؤدي إلى ثني أدوات التثبيت الميكانيكية أو سحب أعمدة الأساس مباشرة من الأرض إذا تم تثبيت النظام بشكل غير صحيح. لمنع حدوث فشل كارثي، يقوم المهندسون الإنشائيون بتصميم صفائف التركيب لتتوافق مع متطلبات أحمال الرياح المحلية، مثل معيار ASCE 7 في الولايات المتحدة. على سبيل المثال، في المناطق الساحلية المعرضة للعواصف الاستوائية، يجب حساب الأنظمة من أجل البقاء على قيد الحياة مع وصول هبوب الرياح المستمرة 140 ميلا في الساعة . ويتطلب ذلك تحديد عوارض هيكلية ثقيلة الحجم، واختيار زوايا ميل دقيقة تقلل من إجمالي معامل سحب السطح، وتعزيز توصيلات الأجهزة التي تربط الوحدات الفردية وصولاً إلى المدادات الأفقية الداعمة. تمنع الحسابات الهيكلية الصحيحة نقل الالتواءات إلى خلايا السيليكون الدقيقة داخل الألواح، مما يمنع تكوين شقوق صغيرة غير مرئية تسبب تدهورًا كهربائيًا تدريجيًا بمرور الوقت. أطر التصميم المقارنة: مصفوفات الميل الثابت مقابل أجهزة تتبع الطاقة الشمسية يجب على مطوري المشاريع الاختيار بين تكوينات الأرفف ذات الإمالة الثابتة وأنظمة التتبع الديناميكية عند تصميم محطات الطاقة الشمسية المثبتة على الأرض. يعمل هذان الخياران الهيكليان على تغيير منحنى توليد الطاقة على المدى الطويل، وتكاليف البناء الأولية، ومتطلبات الصيانة المستمرة لأصول المرافق. هياكل الأرفف ذات الميل الثابت تعمل أجهزة التركيب ذات الإمالة الثابتة على تثبيت الألواح الشمسية في اتجاه ثابت وغير متحرك - عادةً ما يواجه الجنوب الحقيقي في نصف الكرة الشمالي - مع زاوية ميل محسوبة لتتناسب مع خط عرض موقع التثبيت. ونظرًا لأن هذه الهياكل تتميز بعدم وجود أجزاء متحركة، فإنها توفر موثوقية ميكانيكية استثنائية ومتطلبات صيانة منخفضة للغاية على مدار عقود من الاستخدام. إنها مناسبة تمامًا للتضاريس الوعرة ذات المنحدرات الشديدة أو التدرجات غير المستوية، حيث يمكن تعديل طاولات الأرفف الفردية بشكل مستقل لتتبع الخطوط الطبيعية للأرض. ومع ذلك، فإن الأنظمة الثابتة تقيد توليد الطاقة في نافذة ضيقة في وقت الظهيرة الشمسية، مما يؤدي إلى فقدان ضوء الشمس الثمين خلال ساعات الصباح الباكر وأواخر بعد الظهر. أنظمة التتبع أحادية المحور وثنائية المحور تشتمل أنظمة التتبع الديناميكي على مجموعات نقل الحركة الميكانيكية والمحركات الكهربائية وخوارزميات التحكم الذكية لتغيير الوضع الفعلي للألواح على مدار اليوم. تتبع أجهزة التتبع أحادية المحور مسار الشمس من الشرق إلى الغرب، مع الحفاظ على زاوية سقوط ضوء الشمس عموديًا تقريبًا على الخلايا الكهروضوئية. تعمل هذه المحاذاة النشطة على توسيع ملف التوليد اليومي، مما يعزز صافي توليد الطاقة السنوي بمقدار 20 إلى 30 بالمائة مقارنة بالمصفوفات الثابتة. تتكيف أجهزة التتبع ثنائية المحور مع تغيرات الارتفاع الموسمية أيضًا، مما يزيد من التقاط الطاقة إلى أقصى حد مع تقديم أذرع ربط ميكانيكية معقدة وأجهزة استشعار إلكترونية ومحامل تتطلب إجراءات تشحيم مجدولة ومراقبة تشغيلية مستمرة. تحليل الأداء الهيكلي لتكوينات التركيب يتطلب الحصول على تخطيط التركيب الكهروضوئي الأرضي الصحيح موازنة رأس المال الأولي للأجهزة مقابل ميزانيات الصيانة طويلة الأجل وملف تعريف الطاقة المحدد الذي يتطلبه اتصال الشبكة لديك. يوضح الجدول أدناه الاختلافات الأساسية بين التكوينات الأرضية الأساسية المتاحة لعمليات نشر المرافق. مقارنة الأداء والملفات الهيكلية لأنظمة التركيب الكهروضوئية الأرضية ذات الميل الثابت والمتعقب أحادي المحور. نوع الأرفف المتصاعدة تحسين إنتاجية الطاقة التعقيد الميكانيكي حدود انحدار التضاريس هيكل الميل الثابت معيار خط الأساس صفر أجزاء متحركة تحمل عالي (حتى 20 درجة) جهاز تعقب أحادي المحور (أفقي) الربح من 20% إلى 30% عدد كبير من المحركات والمحركات التسامح المنخفض (عادة أقل من 6 درجات) تعقب ثنائي المحور ربح من 35% إلى 45% محرك مزدوج التروس الميكانيكية مطلوب تصنيف مسطح مقيد خيارات الأساس الهندسي لأنظمة الطاقة الشمسية الأرضية الأساس هو العنصر الحاسم الذي يثبت نظام التركيب الكهروضوئي الأرضي على الأرض، وينقل جميع الأحمال البيئية بأمان إلى التربة. يحدد المهندسون المدنيون خيارات الأساس بناءً على المسوحات الجيوتقنية التي تحلل احتكاك التربة ومستويات الرطوبة والطبقات الصخرية تحت السطح: أكوام فولاذية مدفوعة (كمرات H أو قنوات C): الأكوام المدفوعة هي نوع الأساس الأكثر شيوعًا للمشاريع على نطاق المرافق. تقوم منصات الدك الهيدروليكية الثقيلة بدفع الأعمدة الفولاذية المجلفنة مباشرة إلى الأرض إلى أعماق 8 إلى 12 قدم دون الحفر المسبق. يستخدم هذا النظام احتكاك التربة الطبيعي لمقاومة قوى السحب، مما يوفر سرعات تركيب سريعة وتكاليف مواد منخفضة في التربة الطينية المتماسكة القياسية. البراغي الأرضية (الأكوام الحلزونية): تتميز البراغي الأرضية بخيط فولاذي حلزوني ملحوم حول قلب أنبوب فولاذي مجوف. تعمل الملحقات الدوارة الكبيرة على تثبيت هذه الوحدات في الأرض، على غرار المسمار الخشبي. تتفوق الأكوام الحلزونية في التربة الصخرية أو الحصوية أو شديدة الكشط حيث لا يمكن للأعمدة المستقيمة اختراقها. أنها توفر مقاومة ممتازة لقوى الصقيع في المناطق الباردة. كتل الصابورة الخرسانية: عندما يُحظر حفر أو دفع الركائز - كما هو الحال في مدافن النفايات المغطاة، أو المواقع البيئية ذات الحقول البنية، أو الصخور الأساسية الضحلة - تستخدم فرق المشروع كوابح خرسانية سطحية. يتم وضع الكتل الخرسانية الجاهزة أو المصبوبة مباشرة على سطح الأرض، وذلك باستخدام الكتلة الهيكلية الخام لتثبيت المجموعة الشمسية في مكانها دون ثقب الغشاء الواقي الأساسي. بروتوكول النشر الميداني والتفتيش خطوة بخطوة يتطلب تركيب نظام تركيب كهروضوئي أرضي واسع النطاق سير عمل بناء متسلسل ودقيق لضمان محاذاة جميع المكونات الهيكلية ضمن التفاوتات الدقيقة قبل تركيب الألواح. يتبع الفنيون الميدانيون بروتوكول نشر صارم: تنفيذ اختبارات السحب الجيوتقنية: قم بقيادة سلسلة من أكوام التحكم في العينات عبر مناطق مختلفة من موقع المشروع. استخدم رافعة ميكانيكية بخلايا حمل معايرة لسحب الأكوام إلى أعلى، مع التحقق من أن احتكاك التربة الفعلي يطابق نماذج أحمال الهندسة الإنشائية. قيادة أعمدة الدعم الهيكلي: استخدم منصات الأساسات الموجهة بنظام تحديد المواقع العالمي (GPS) لدك أعمدة الأساس الفولاذية في الأرض وفقًا لخريطة الشبكة الهيكلية. يقوم الفنيون بفحص ارتفاعات الأعمدة والمحاذاة الرأسية للحفاظ على مستوى الصف بأكمله من الأعمدة ضمن مستوى محكم هامش التسامح 0.25 بوصة . تجميع عناصر الجمالون والقضبان الأفقية: يتم تثبيت العوارض الخشبية والدعامات القطرية على القوائم المستقيمة باستخدام مثبتات عالية القوة. يتم بعد ذلك تثبيت المدادات الأفقية أو قضبان الألومنيوم عبر دعامات الدعم هذه لإنشاء إطار شبكي يحمل الألواح الشمسية. تطبيق عمليات فحص عزم الدوران المُعايرة: قم بمراجعة كل وصلات الصواميل والمسامير الهيكلية عبر مجموعة الأرفف باستخدام مفتاح عزم الدوران الرقمي المعاير. قم بتمييز المثبتات المعتمدة بطلاء أمان عالي الوضوح لتوفير مؤشر مرئي واضح على أن الاتصال قد تم قفله وفقًا للمواصفات الهندسية. التقييم المالي وتكلفة دورة الحياة لشراء الأرفف يتطلب تحديد مصادر نظام تركيب الطاقة الكهروضوئية الأرضية نظرة عميقة على اقتصاديات الأصول طويلة الأجل، وموازنة أسعار الشراء الأولية مقابل صافي إنتاج الطاقة للمشروع. يمكن أن يؤدي اختيار إعداد أرفف أرخص مع الحد الأدنى من طلاءات الزنك إلى توفير تكاليف الأجهزة الأولية، ولكنه يزيد من خطر الصدأ والتآكل المبكر في الحقول الرطبة، مما يؤدي إلى صيانة هيكلية باهظة الثمن لاحقًا. خذ بعين الاعتبار إنشاء منشأة للطاقة الشمسية على نطاق المرافق بقدرة 5 ميجاوات في موقع مرج مفتوح. يؤدي اختيار إطار تركيب قياسي ثابت الميل إلى إبقاء النفقات الرأسمالية الأولية منخفضة، مما يسمح للمطور بتخصيص الأموال لمكونات المشروع الأخرى. ومع ذلك، فإن اختيار نظام التتبع بدلاً من ذلك يمكن أن يغير بشكل كبير الوضع المالي للمشروع. في حين أن نظام التتبع يزيد من تكلفة رأس المال الأولي بنسبة 15 بالمائة تقريبًا، فإنه يسمح للألواح بتتبع مسار الشمس طوال اليوم، مما يزيد من صافي إنتاج الطاقة النظيفة. ويسدد هذا الجيل الإضافي قسط الأجهزة الأولي خلال السنوات القليلة الأولى من الاتصال بالشبكة، مما يعزز عائد المشروع على الاستثمار خلال دورة حياته التشغيلية البالغة 25 عامًا. المراجع • الجمعية الأمريكية للمهندسين المدنيين (ASCE). ASCE/SEI 7-22: الحد الأدنى لأحمال التصميم والمعايير المرتبطة بها للمباني والمنشآت الأخرى . ريستون، فيرجينيا. • جمعية صناعات الطاقة الشمسية (SEIA). معايير الأرفف الهيكلية وبروتوكولات تخفيف التآكل للصفائف المثبتة على الأرض . • اللجنة الكهروتقنية الدولية. IEC 62817: الأنظمة الكهروضوئية - تأهيل تصميم أجهزة تتبع الطاقة الشمسية . جنيف، سويسرا.
